Você sabia que as fundações representam de 3% a 7% do
custo total da obra? E investigação e os ensaios geotécnicos,
por sua vez, representam menos de 0,2% a 0,5%.
- Sem custo fixo
- Sem burocracia
- Equipe especializada
SOLUCIONE GRANDES DESAFIOS
C O M U M A P R O V A D E C A R G A
Você já se deparou com algum desses desafios?
A prova de carga é essencial para garantir a integridade e a segurança das fundações de uma estrutura.
Sua realização detecta eventuais problemas ou erros de projeto de forma rápida e eficaz, prevenindo
falhas futuras que poderiam resultar em patologias e custos excessivos de reparo.
- Problemas durante a obra
- Gastos excessivos de recursos
- Insegurança sobre normativas
- Insegurança estrutural
- Quebra de qualidade de critérios
- Descumprimento de normas
É importante destacar que a realização da prova de carga
não é apenas uma recomendação, mas sim uma exigência da NBR 6122,
norma que estabelece as diretrizes para projetos de fundações no Brasil.
Qual o melhor tipo de prova
de carga para seu empreendimento?
A prova de carga se destaca como uma ferramenta crucial para avaliar o desempenho dos
projetos geotécnicos. Destacam-se as provas de carga estáticas, dinâmicas e os ensaios
de placa, cada qual com suas aplicações específicas.

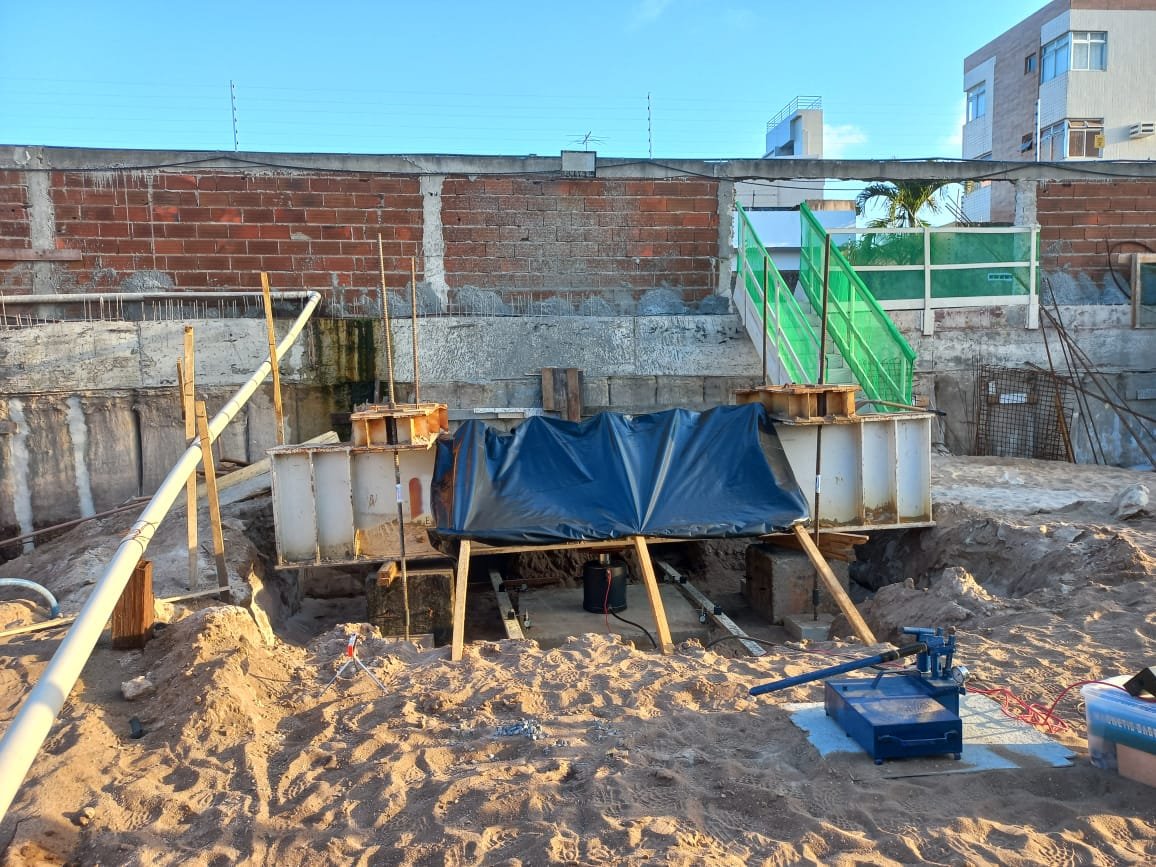

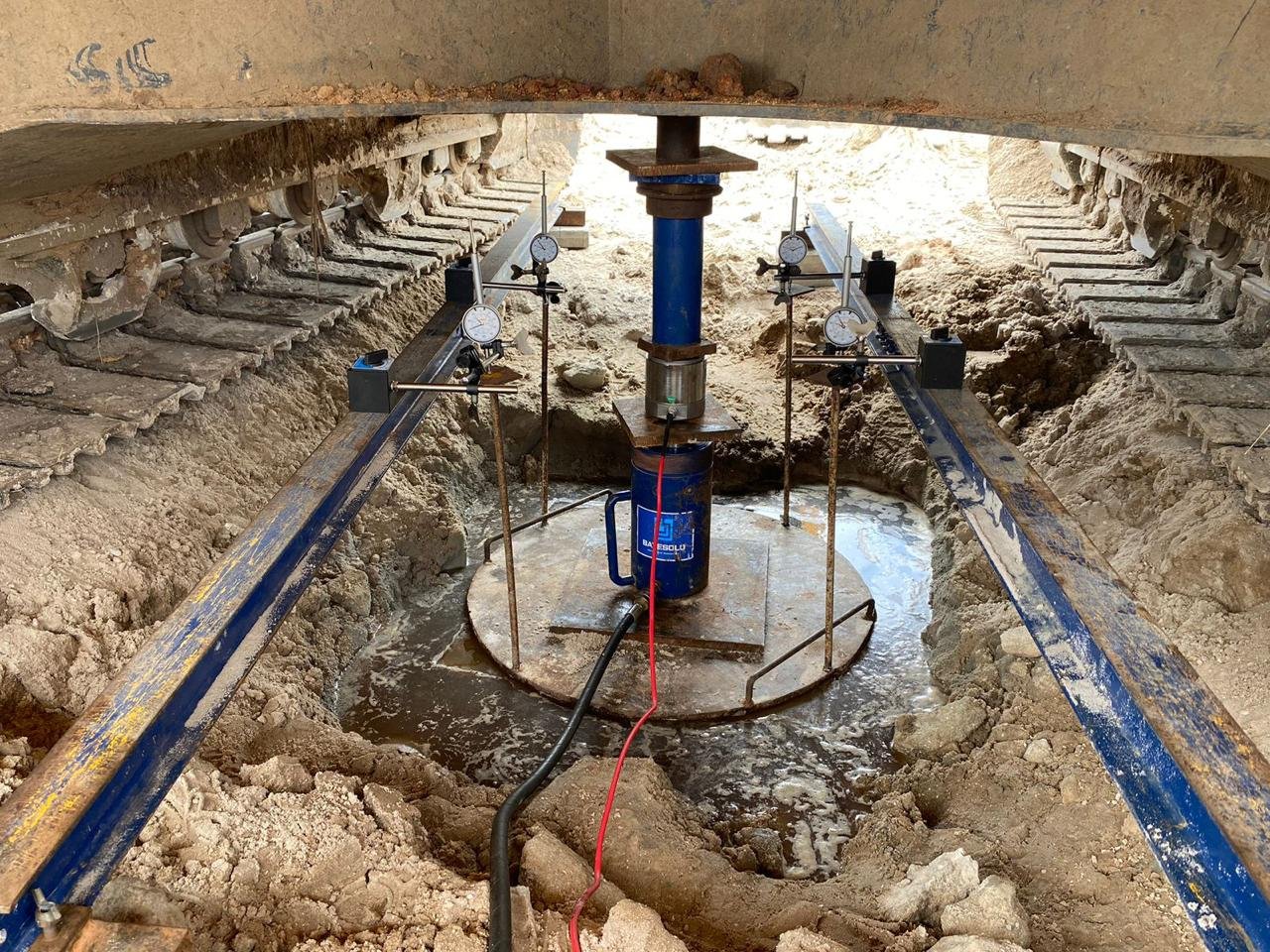

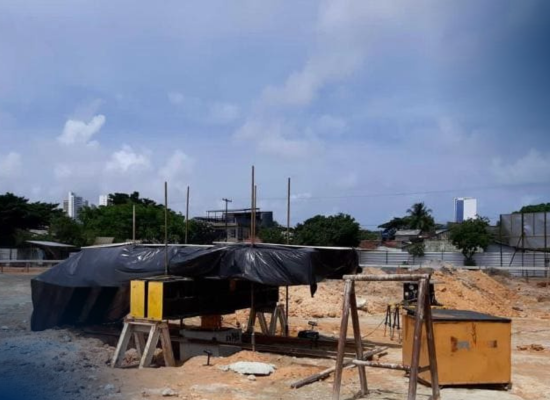

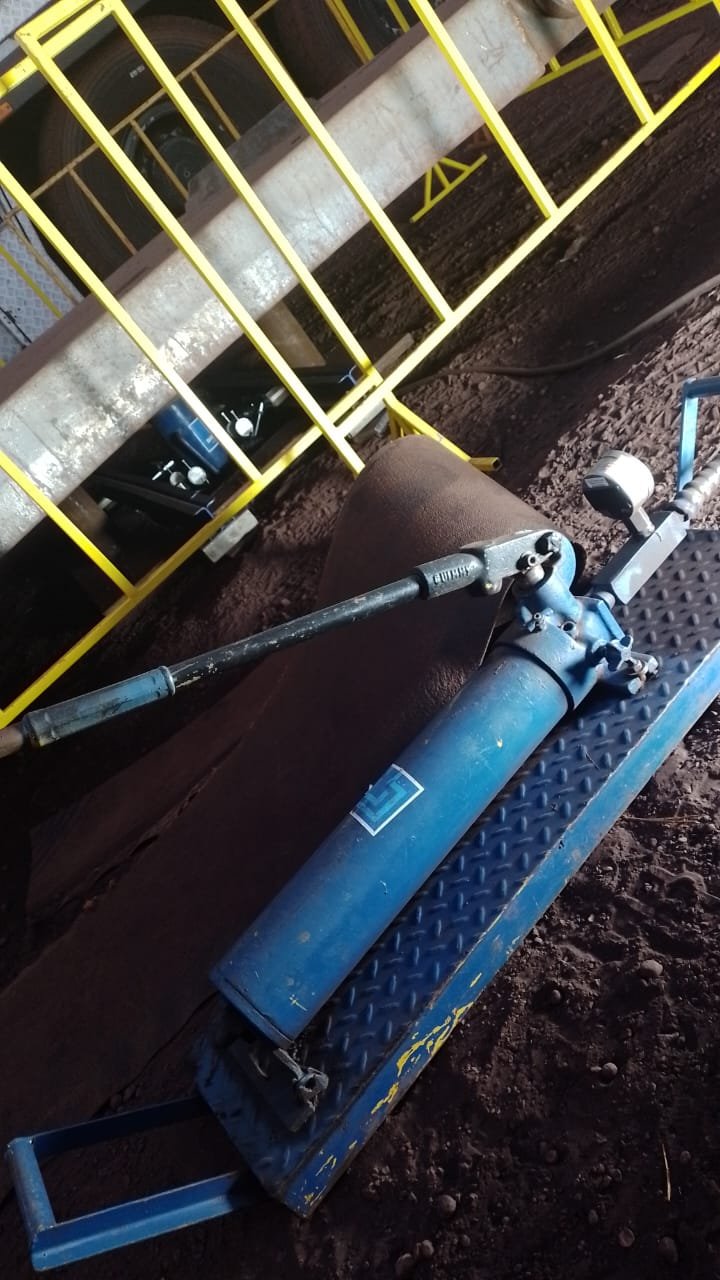

- Prova de carga estática: São amplamente utilizadas em fundações, permitindo avaliar a capacidade de carga das estacas em condições controladas. Durante esse processo, é necessário construir um sistema de reação para manter o equipamento estabilizado, registrando todos os deslocamentos correspondentes a cada esforço aplicado, seja axial ou transversal.

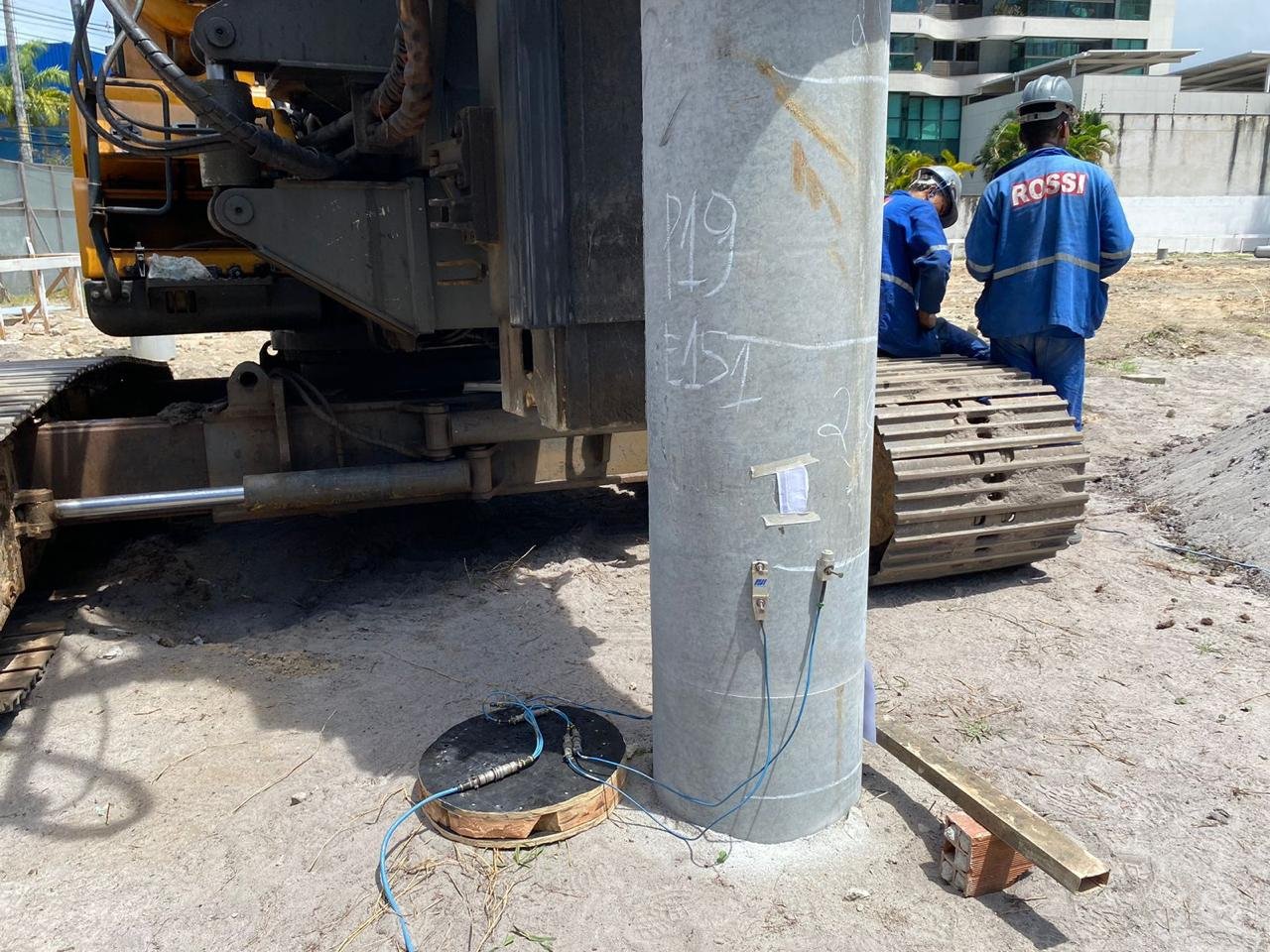

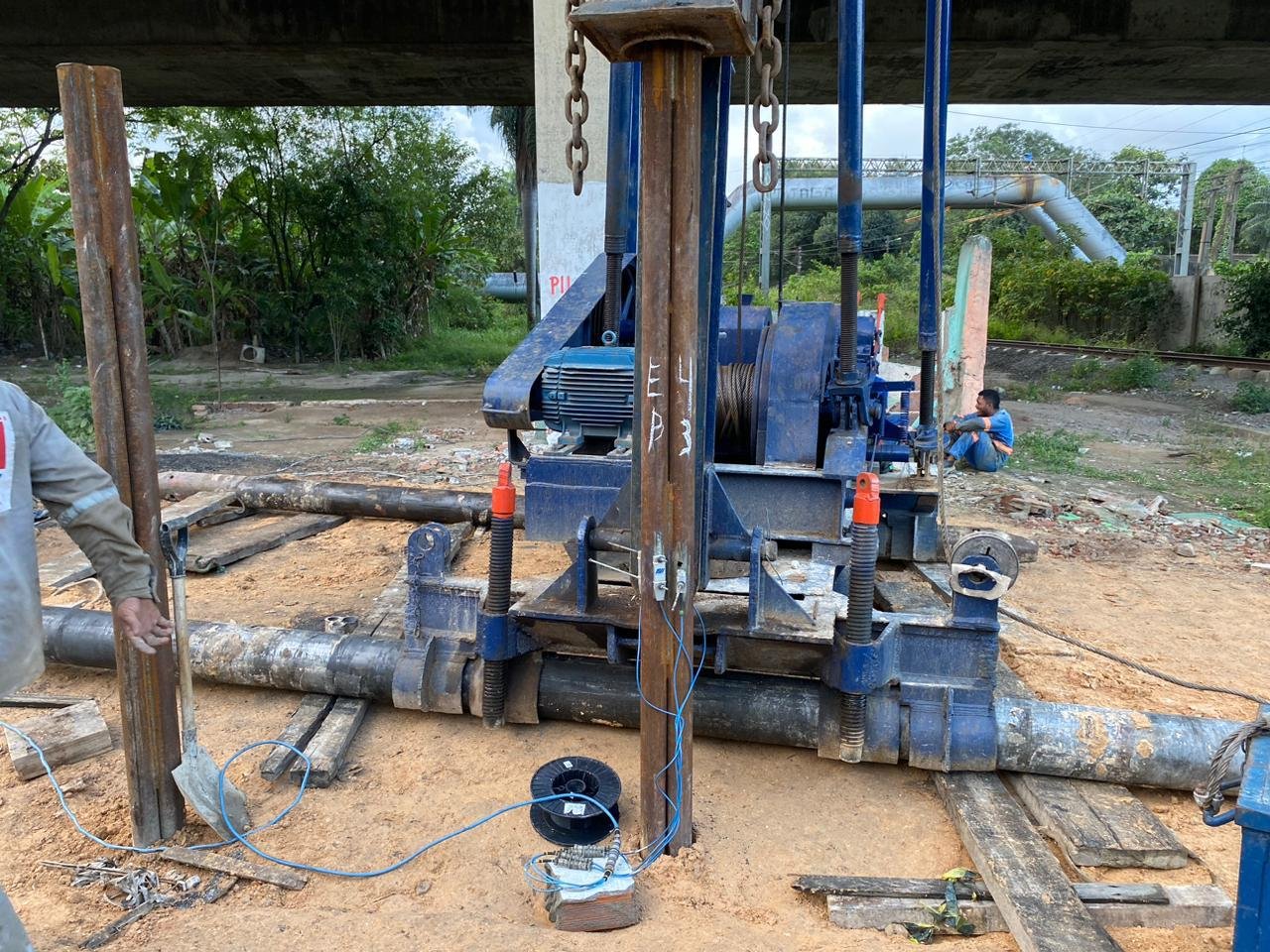

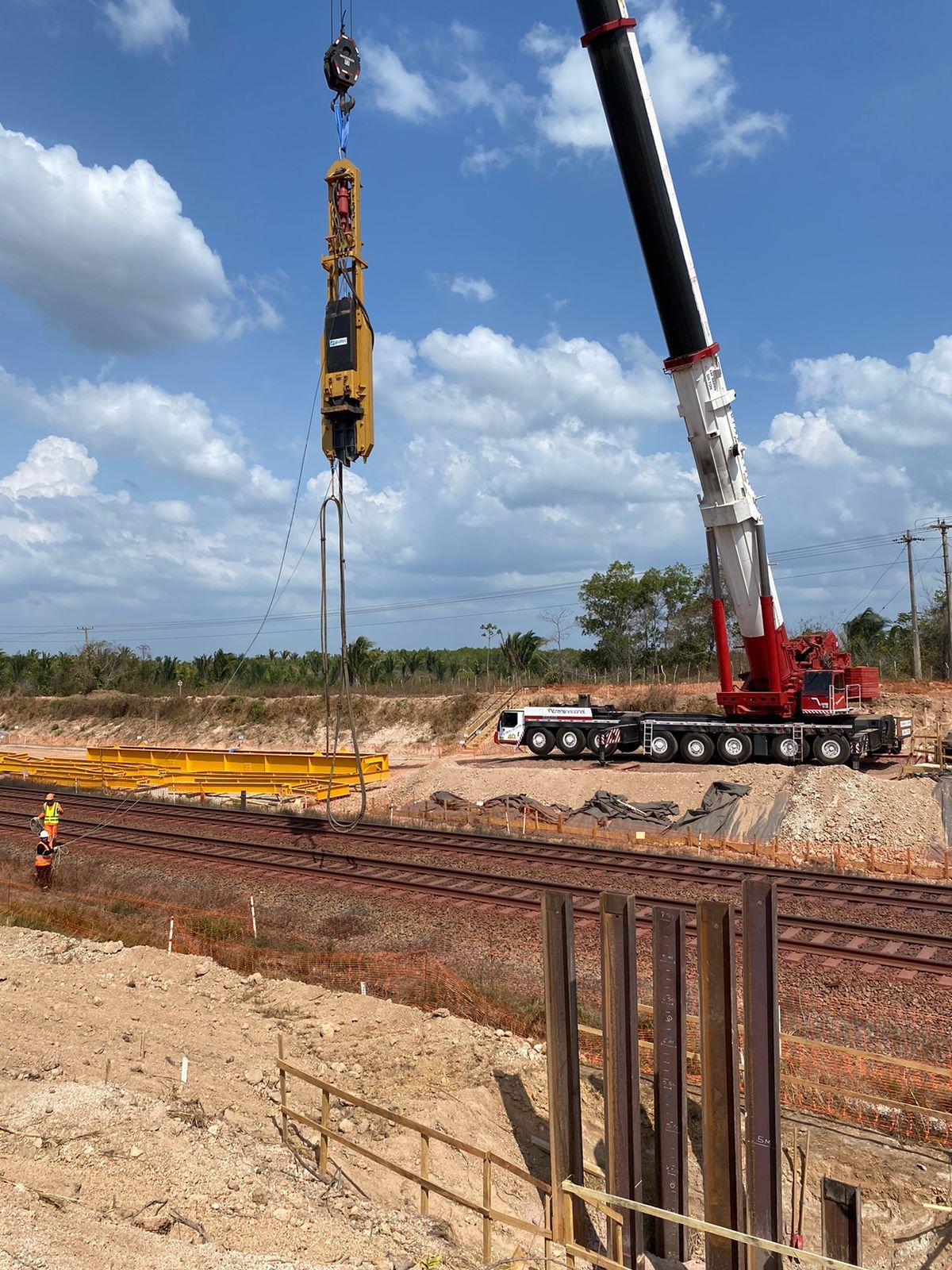

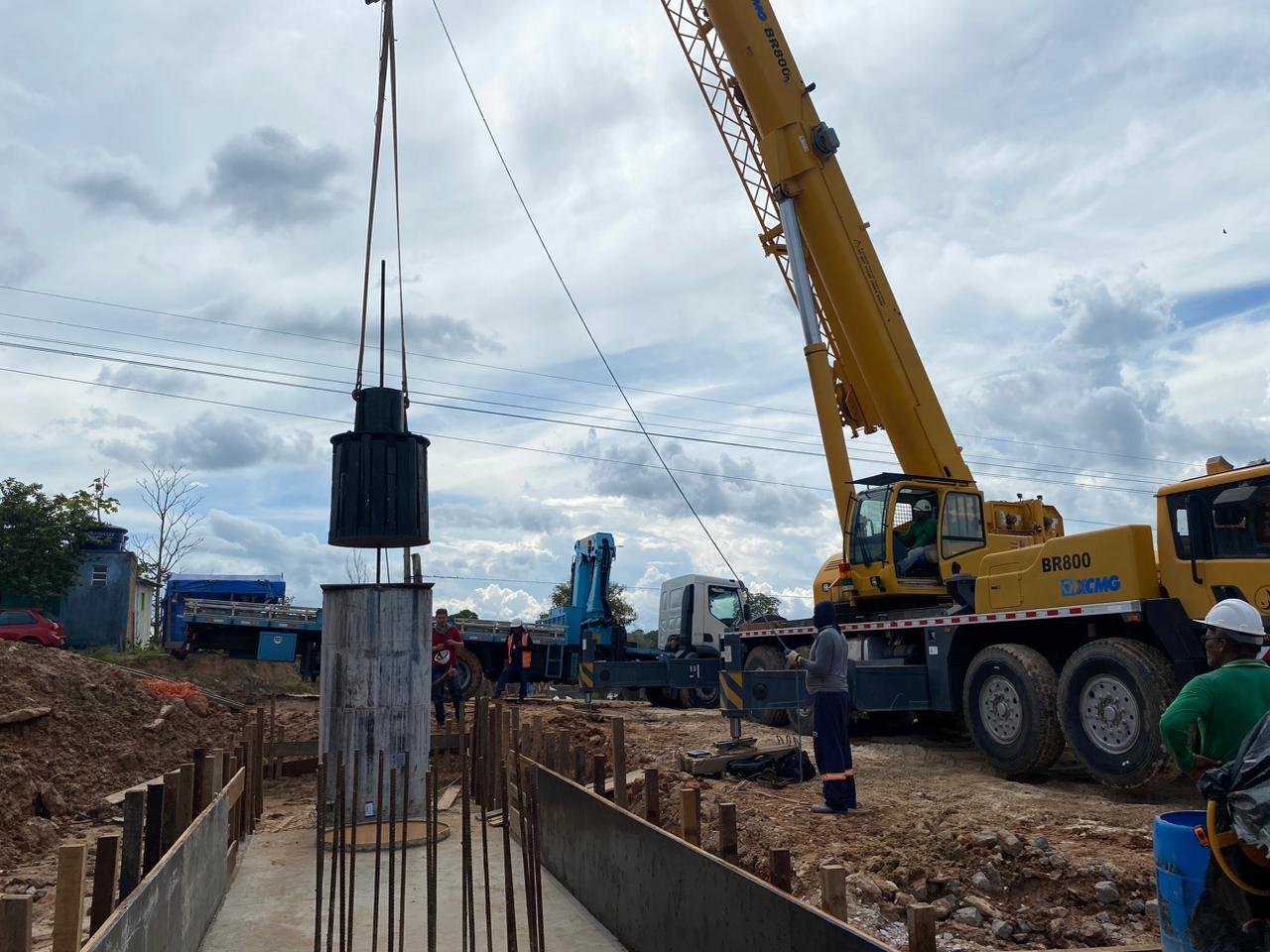

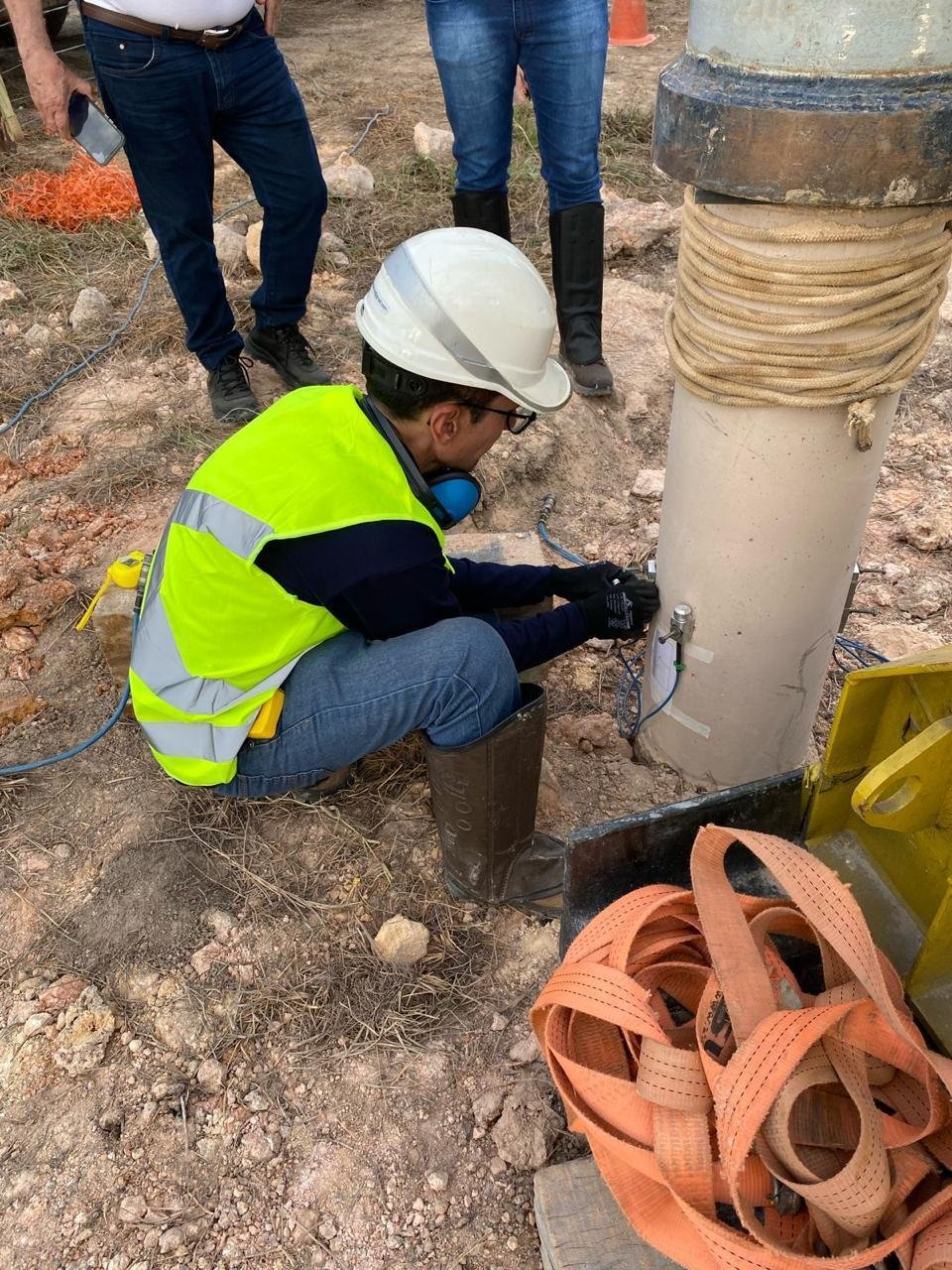

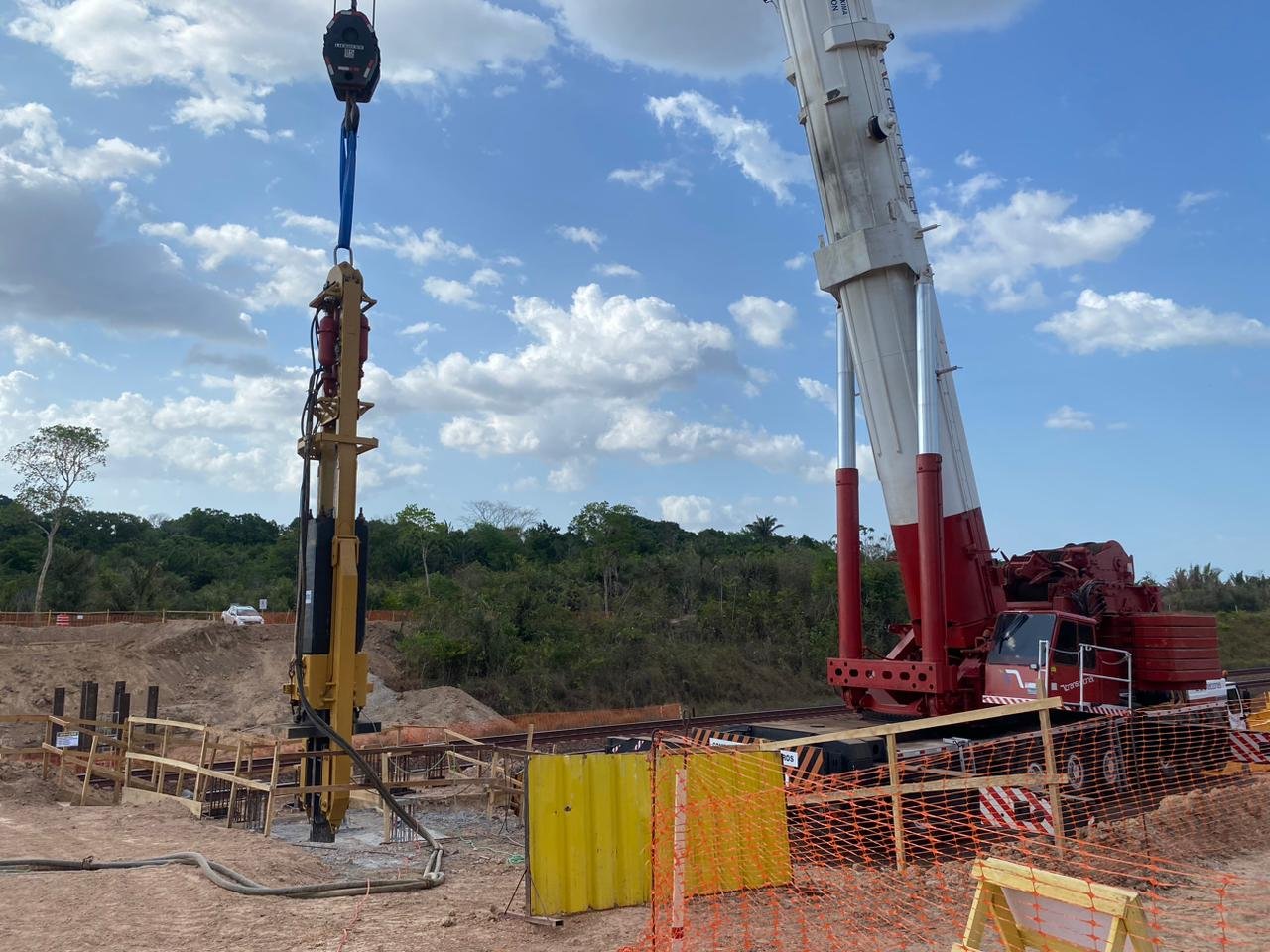

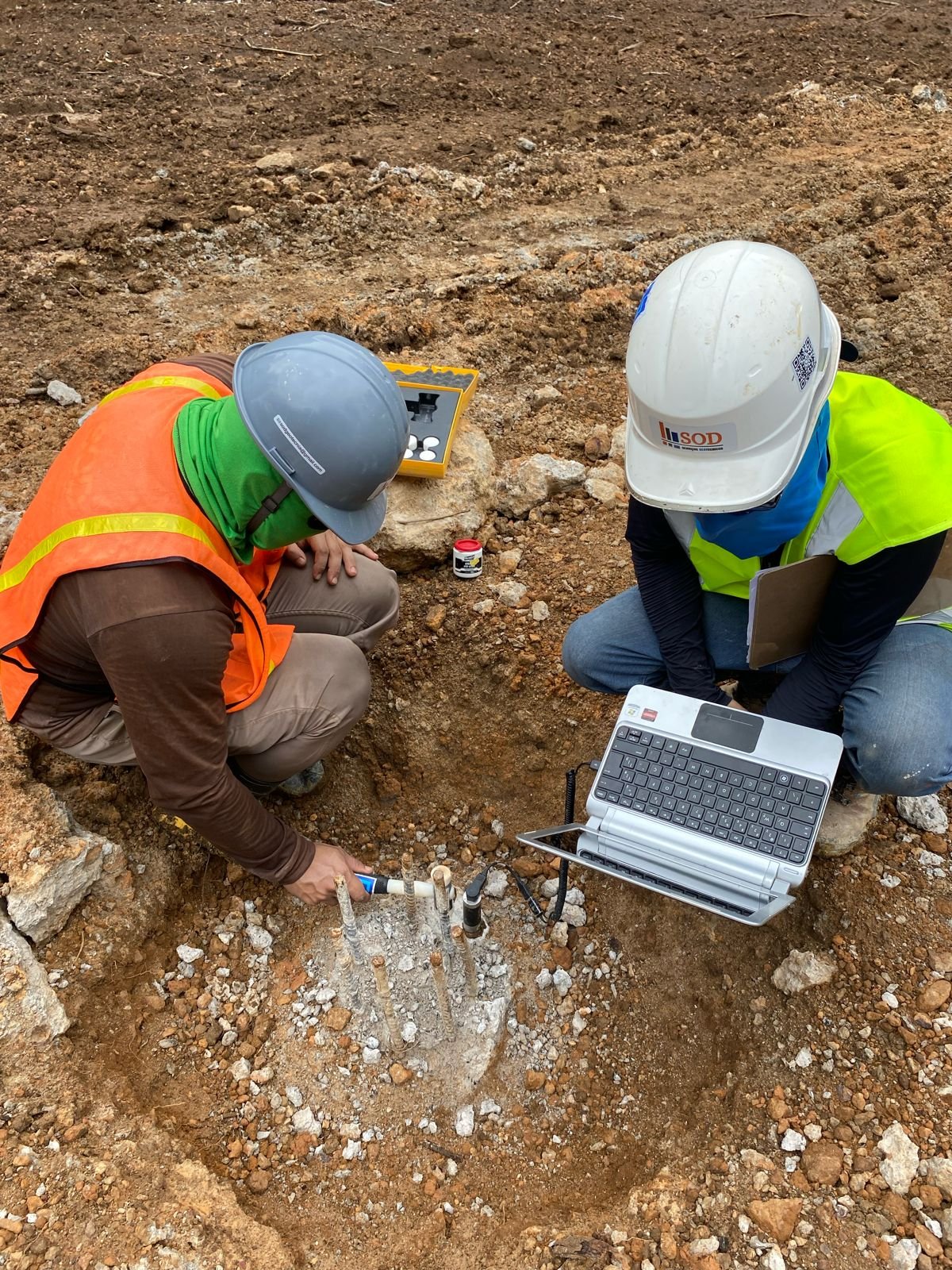

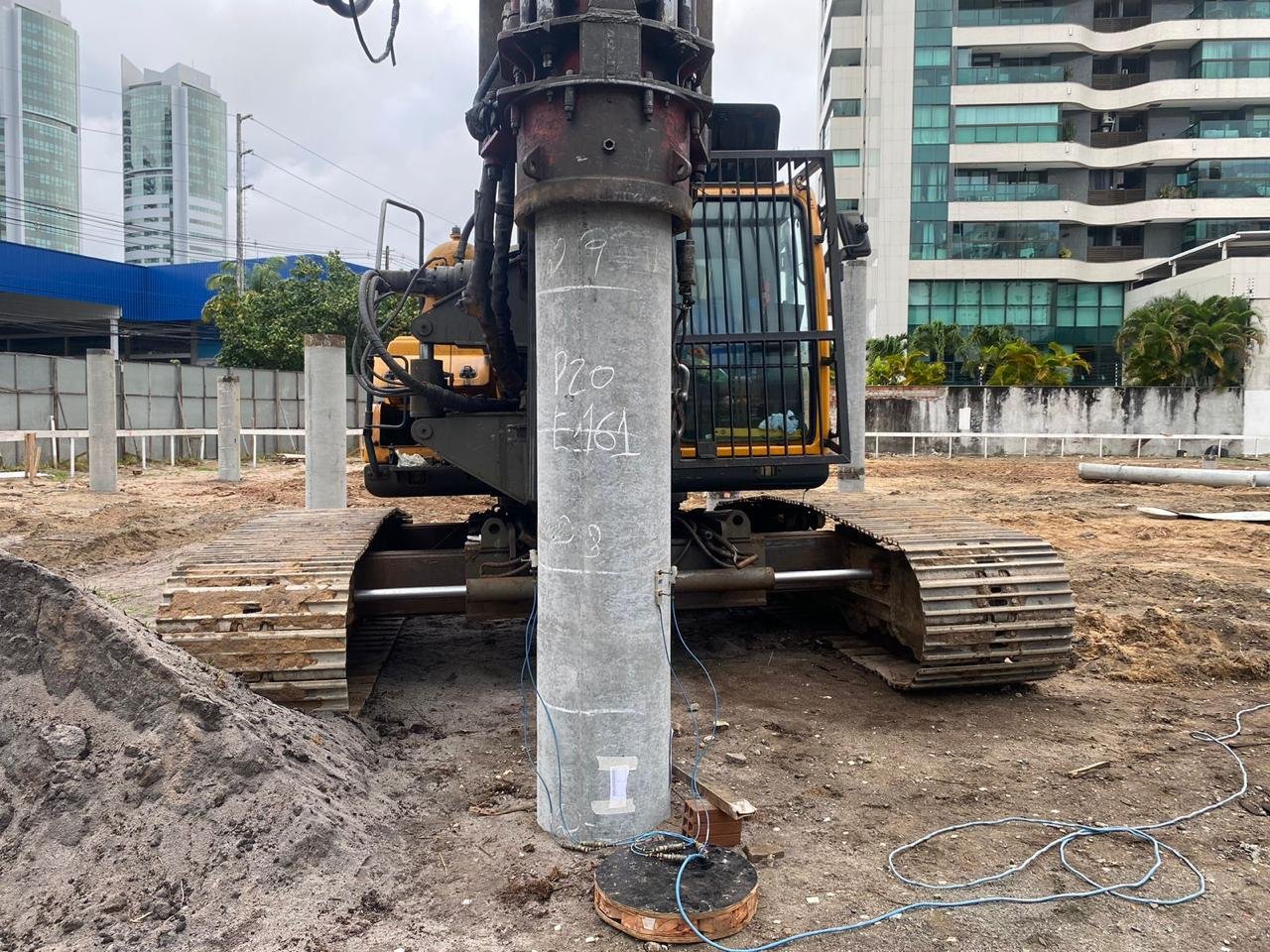

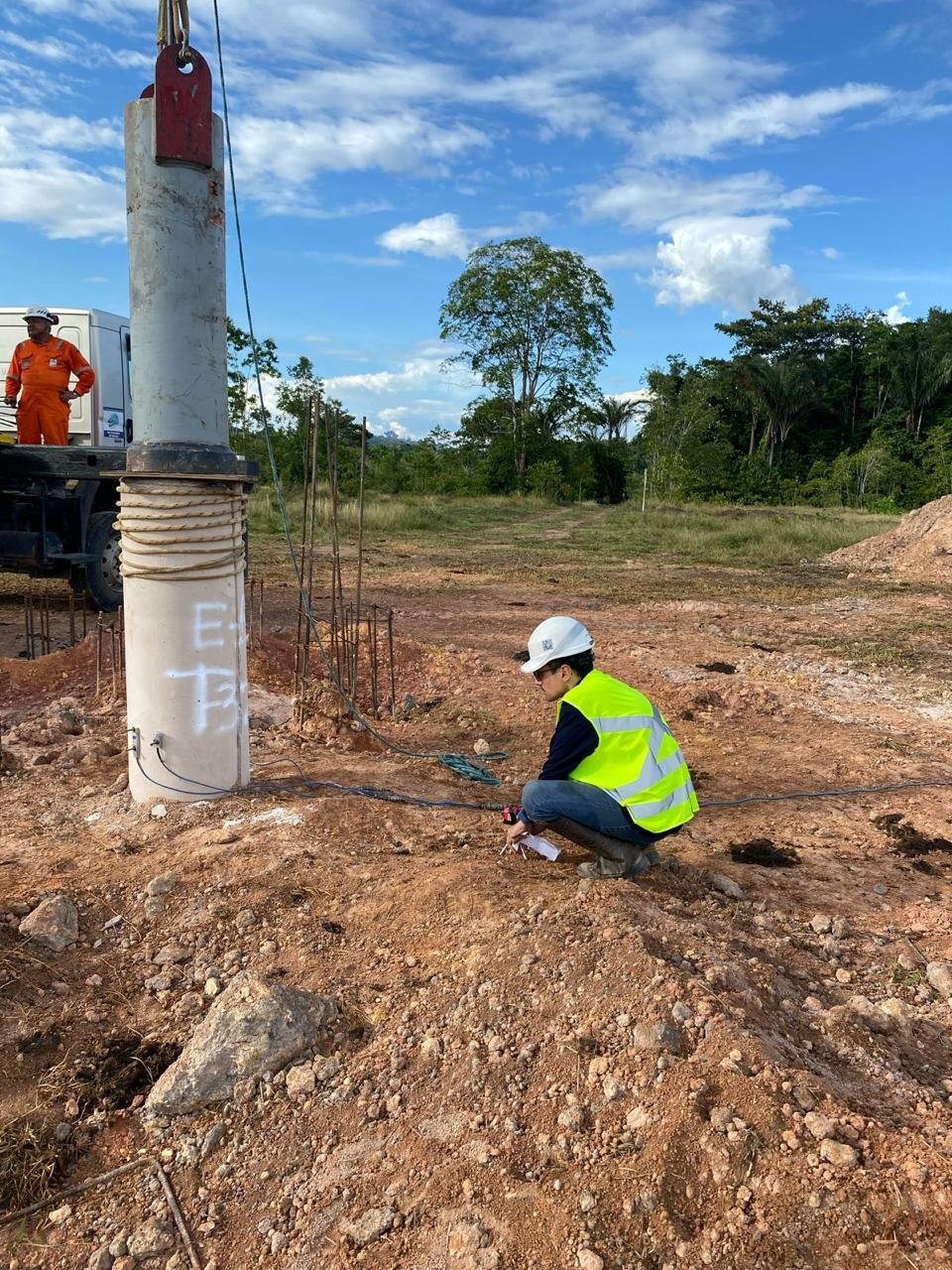

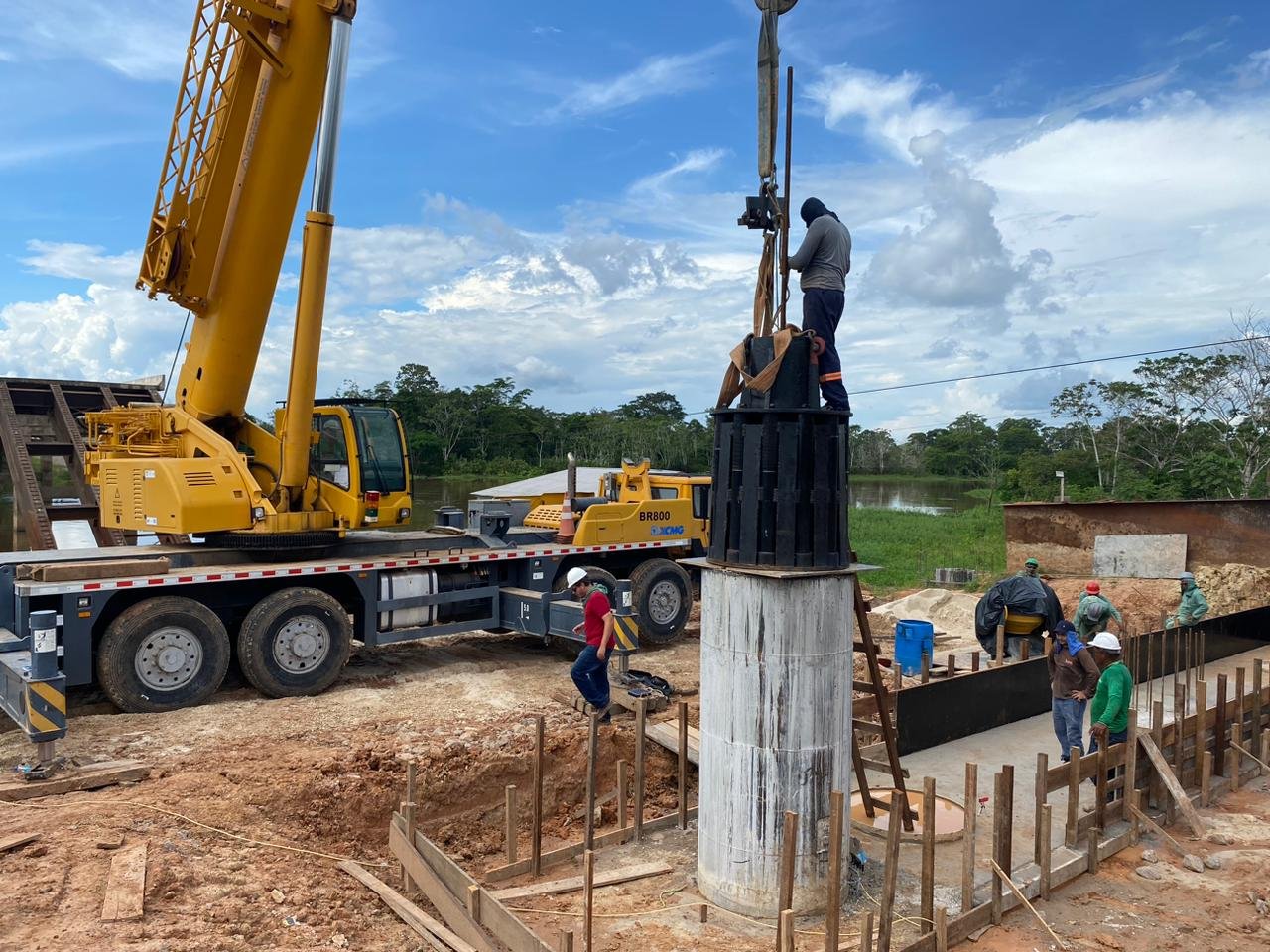

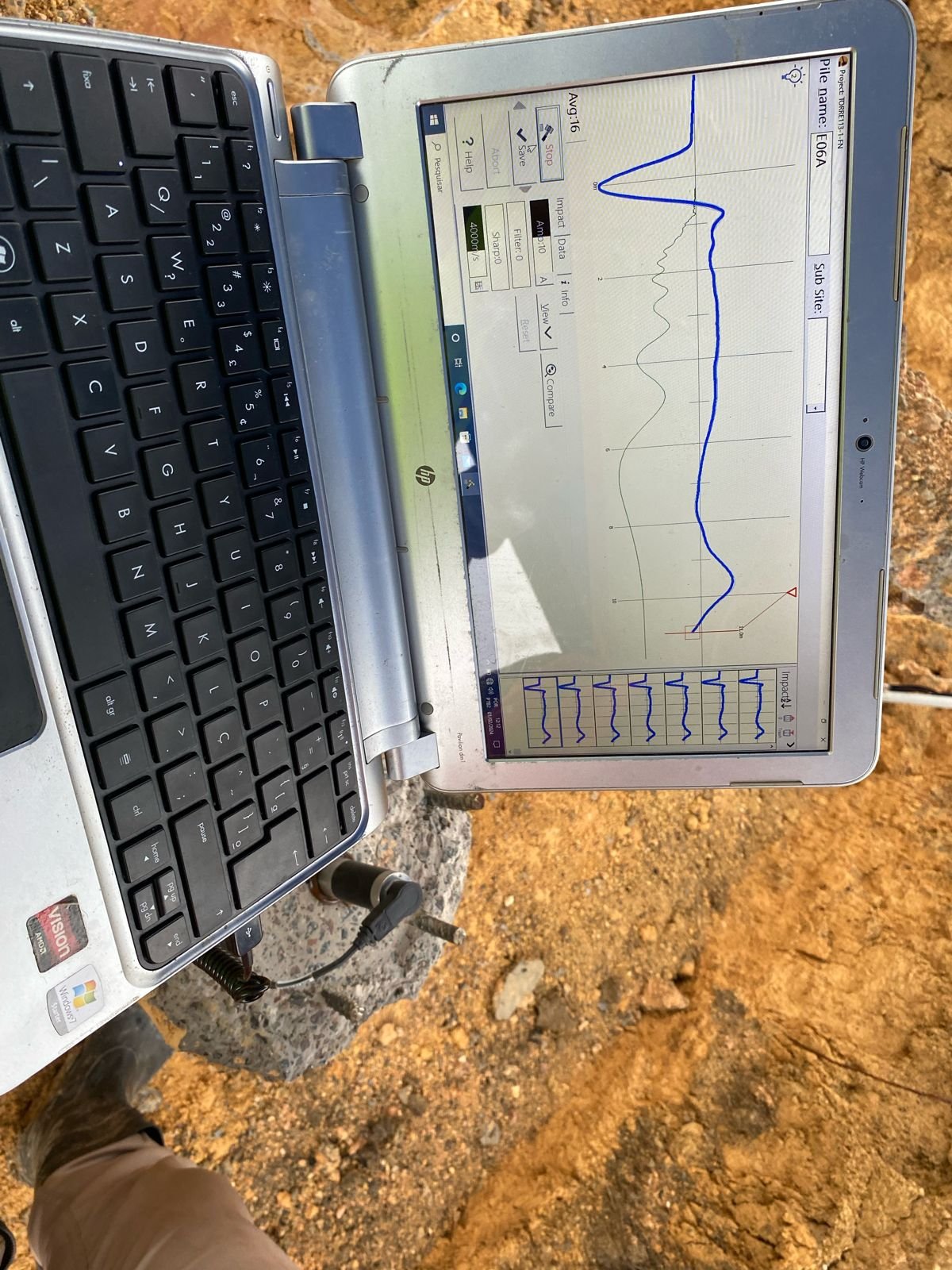

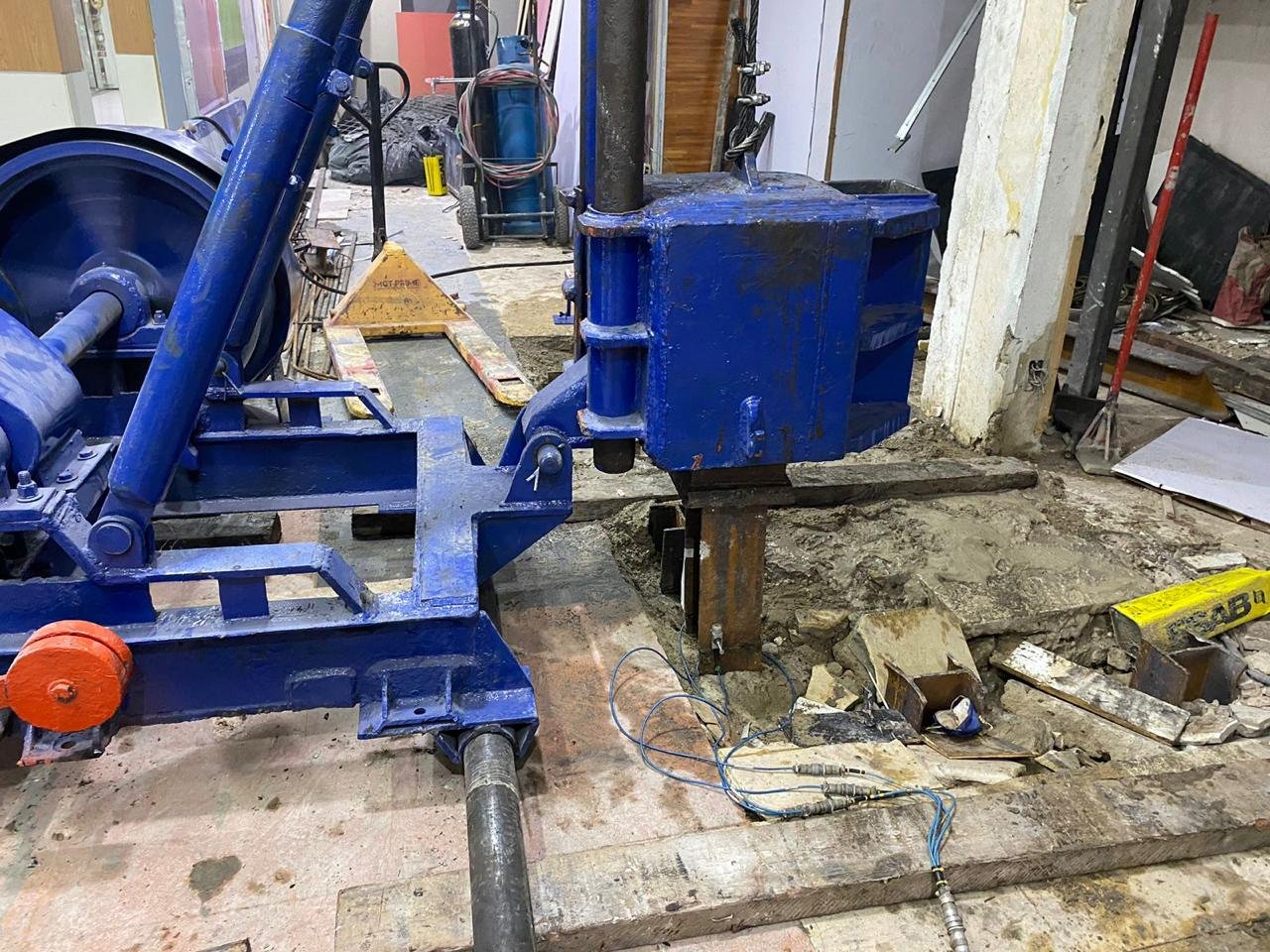

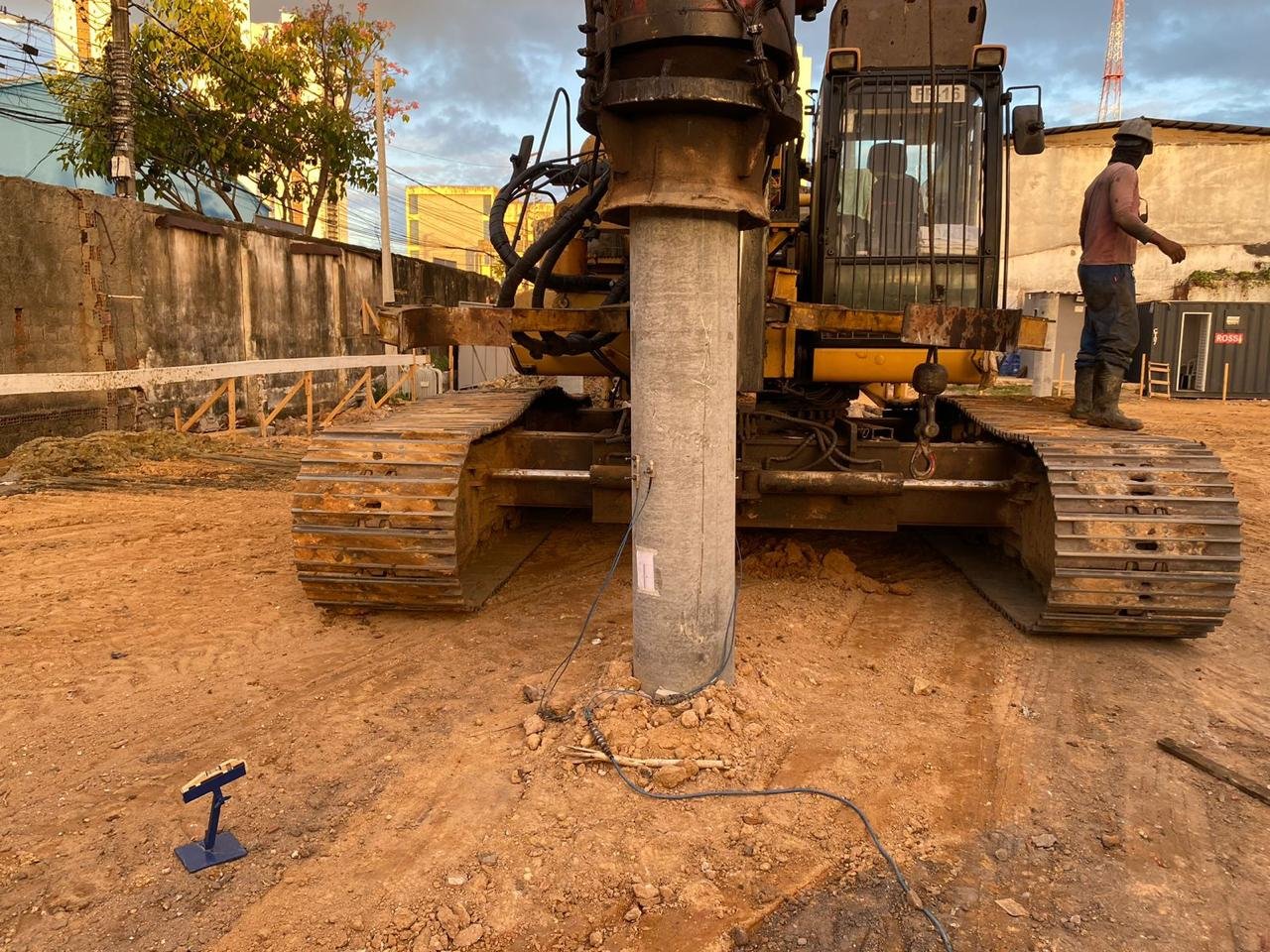

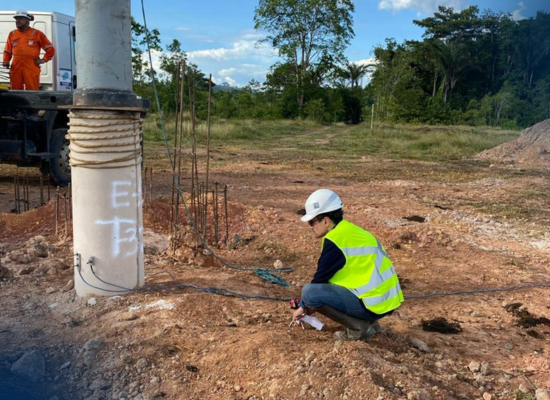

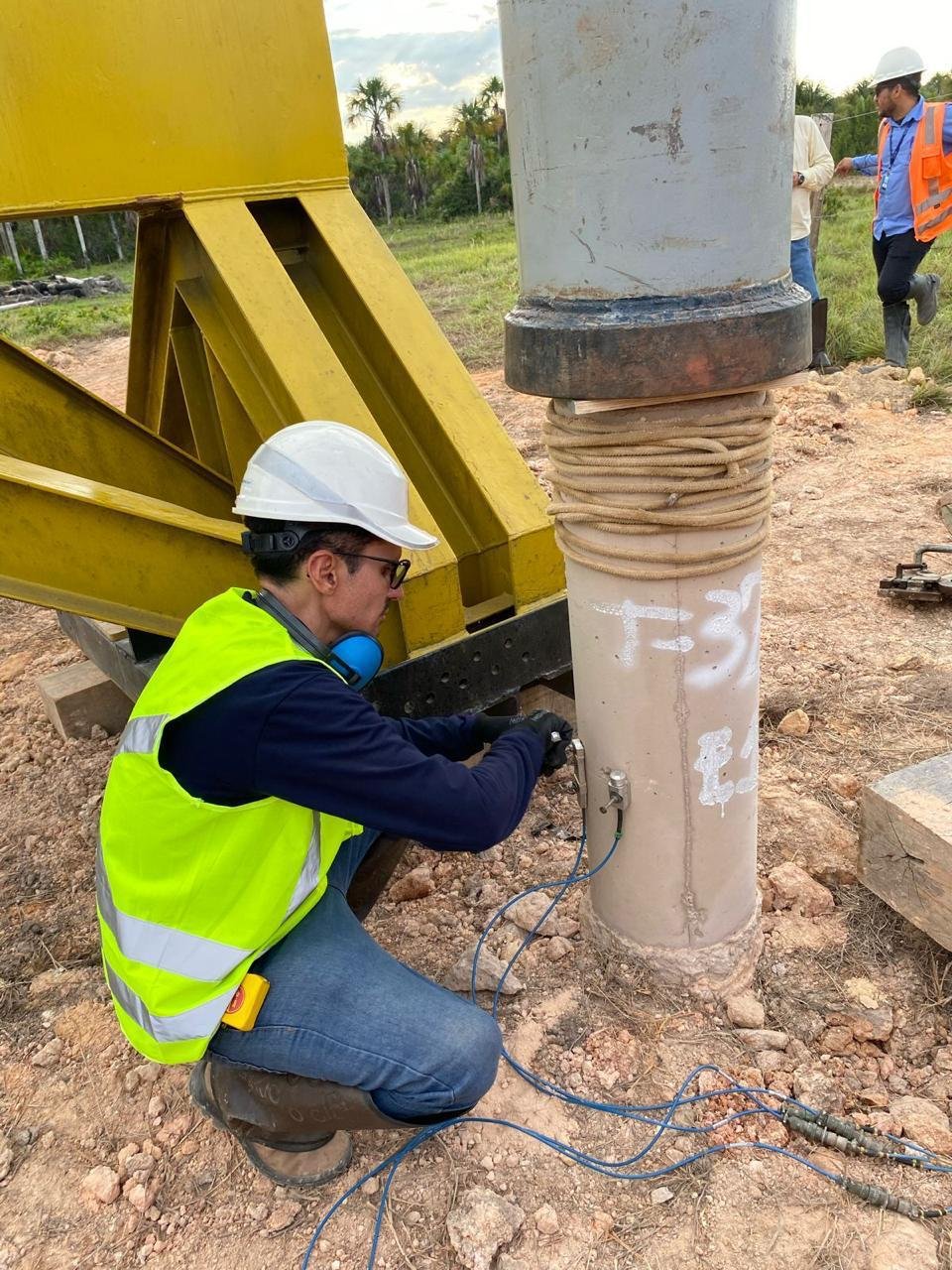

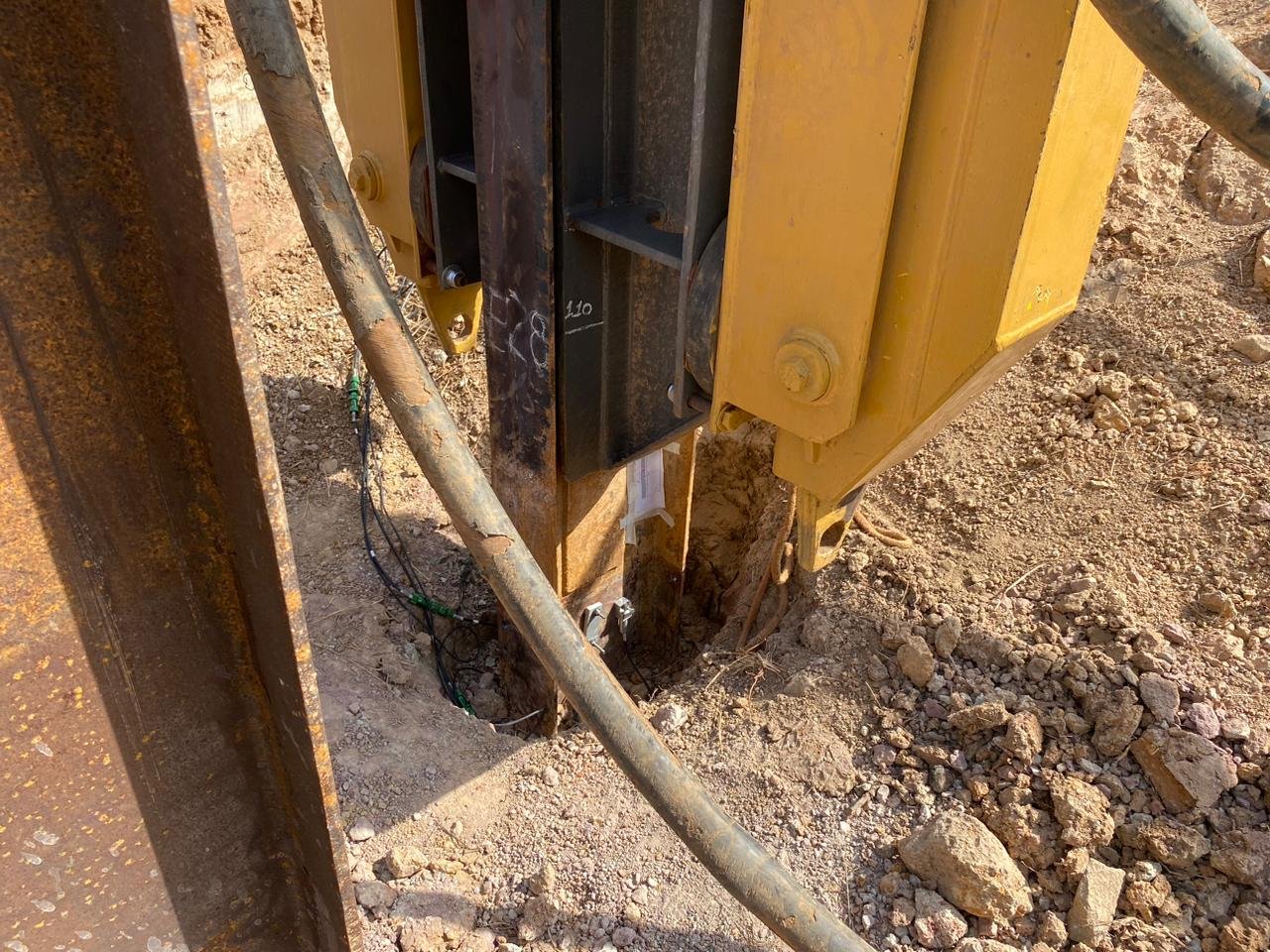

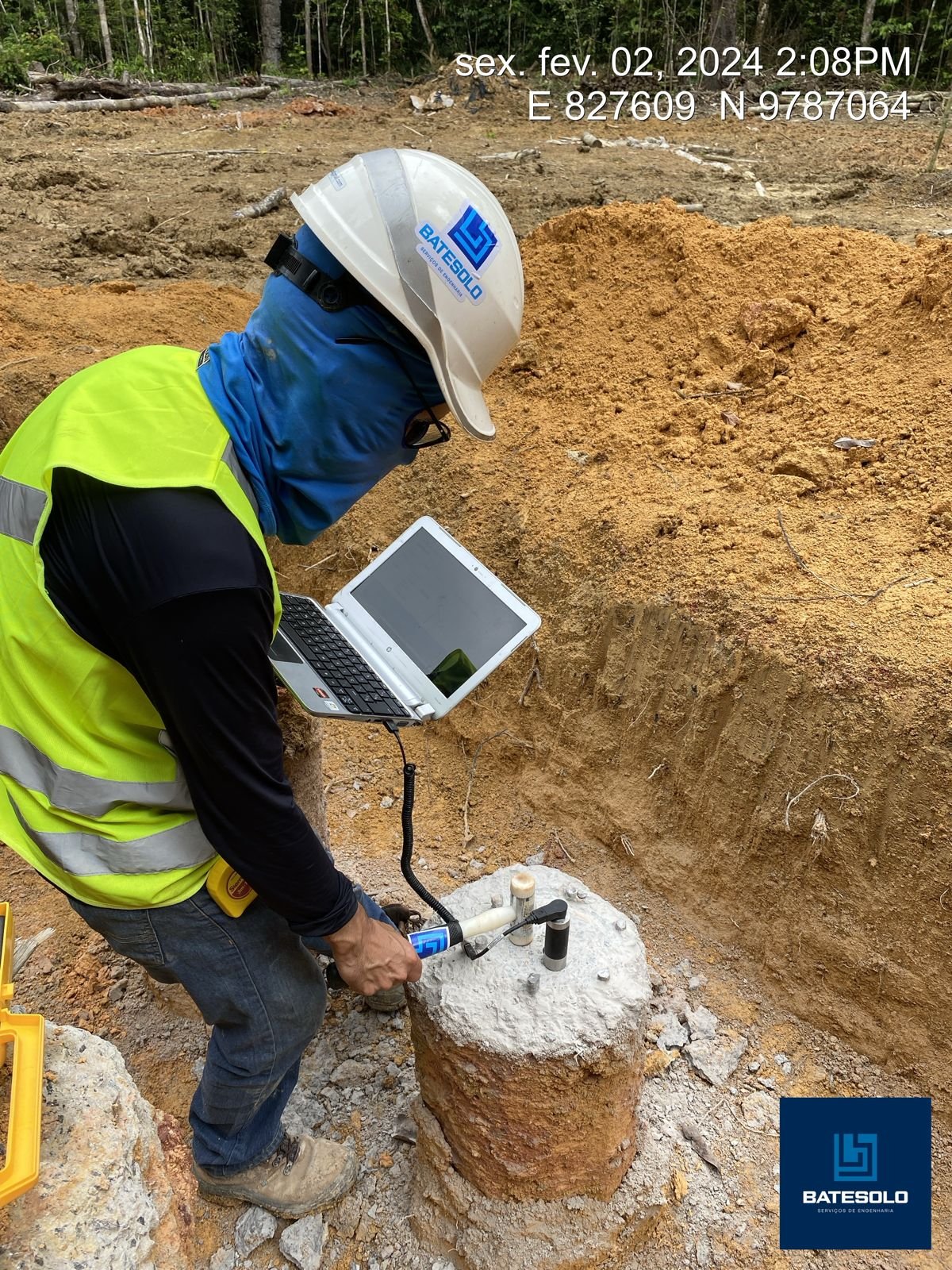

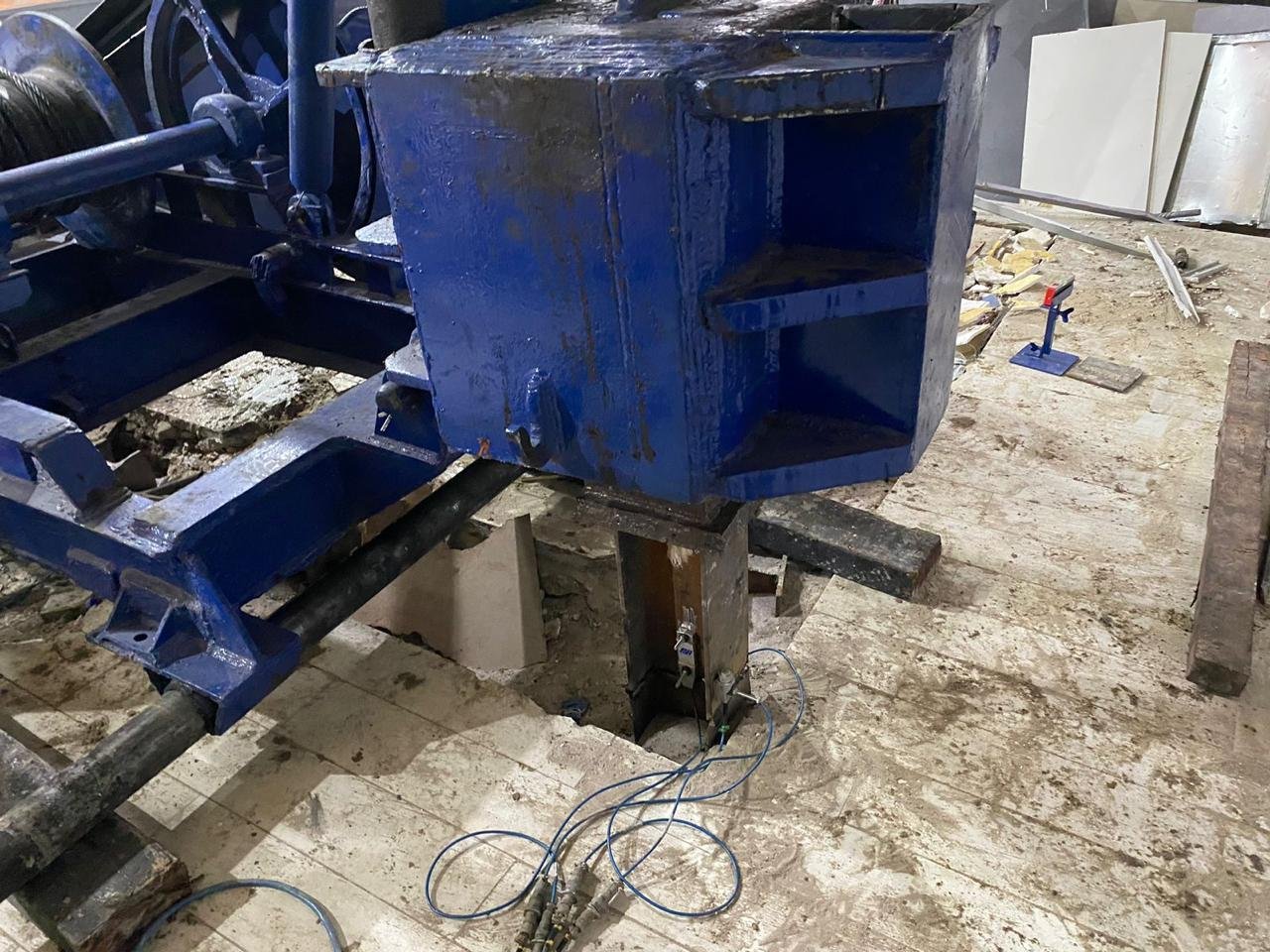

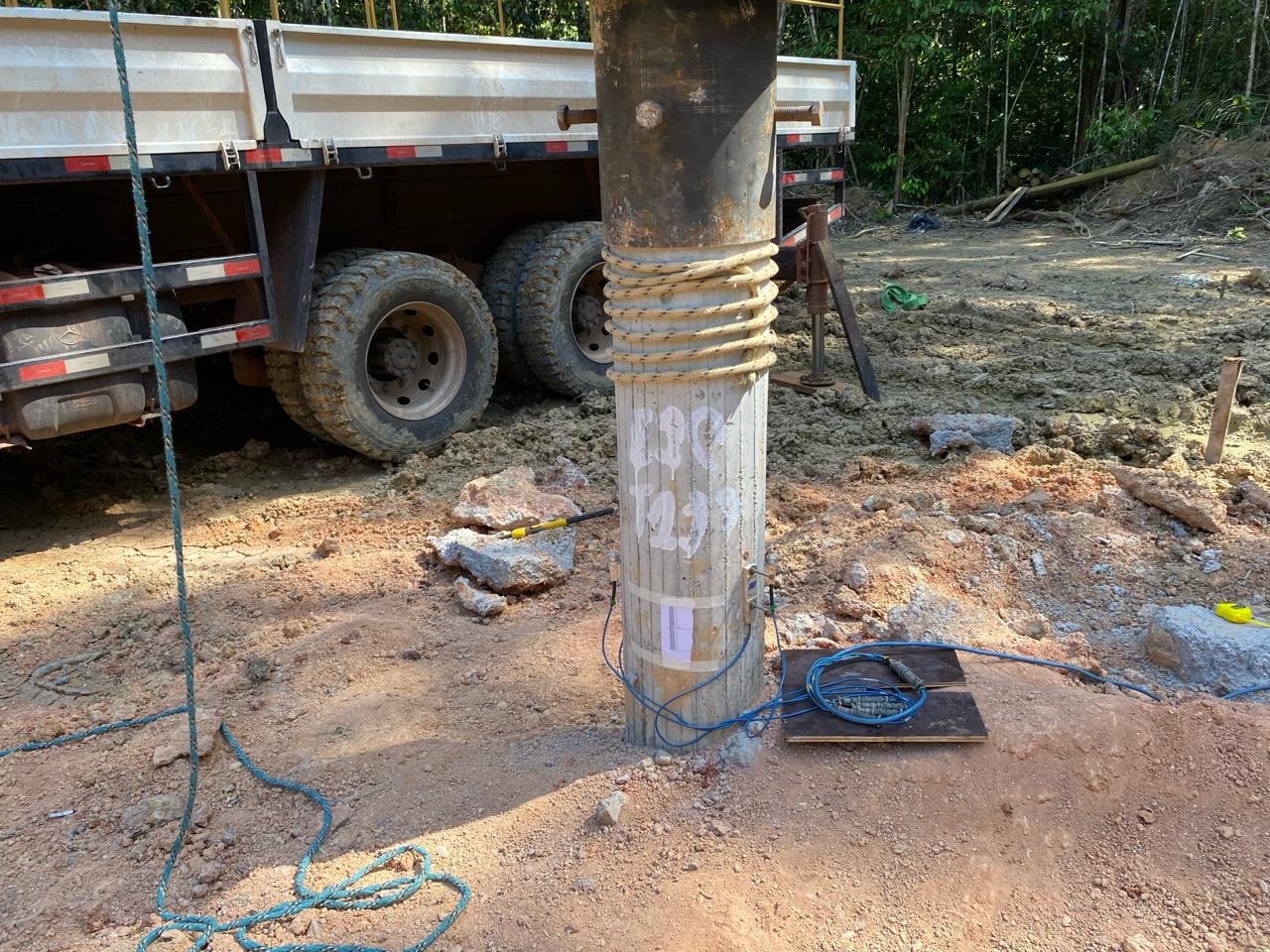

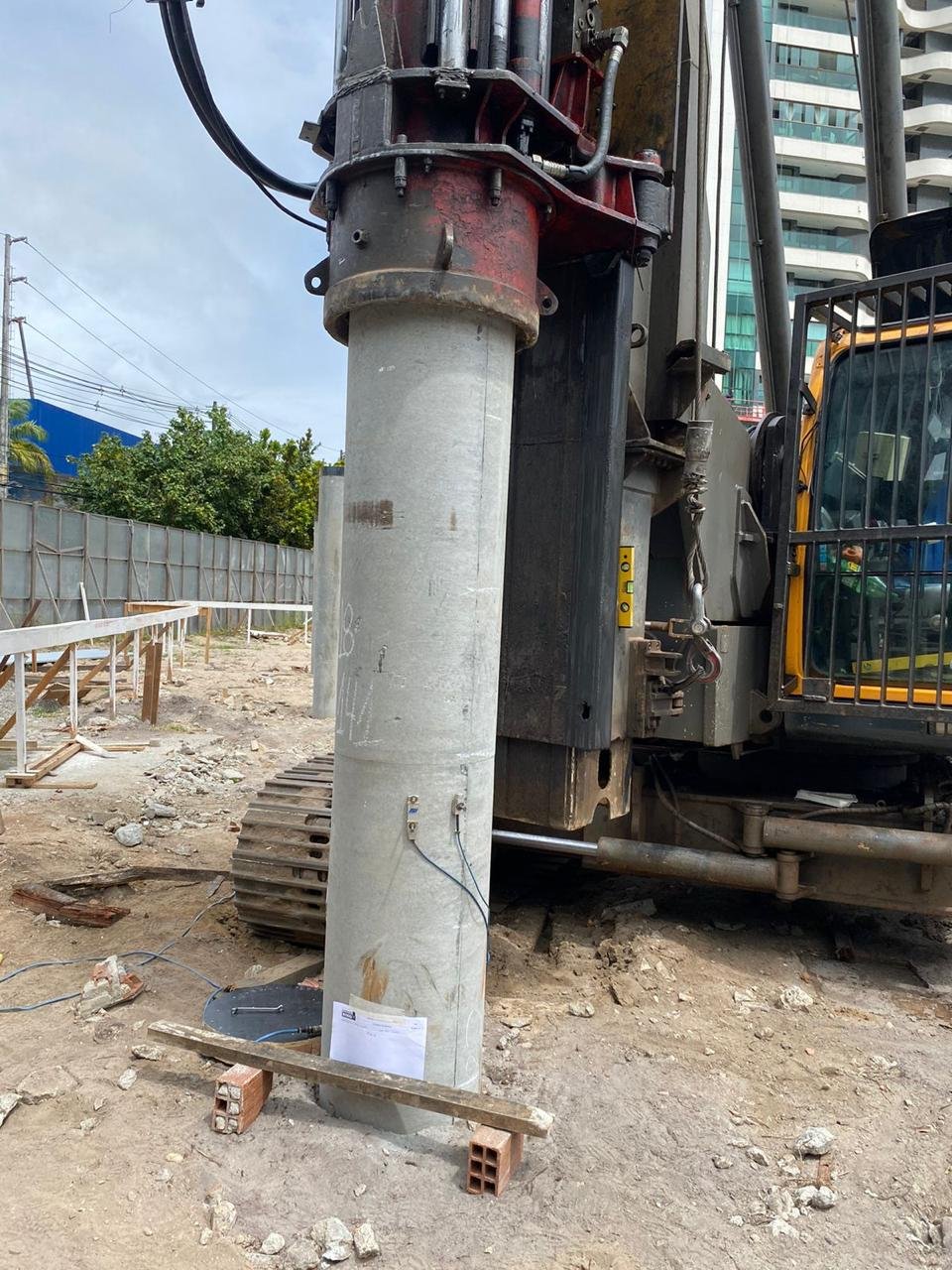

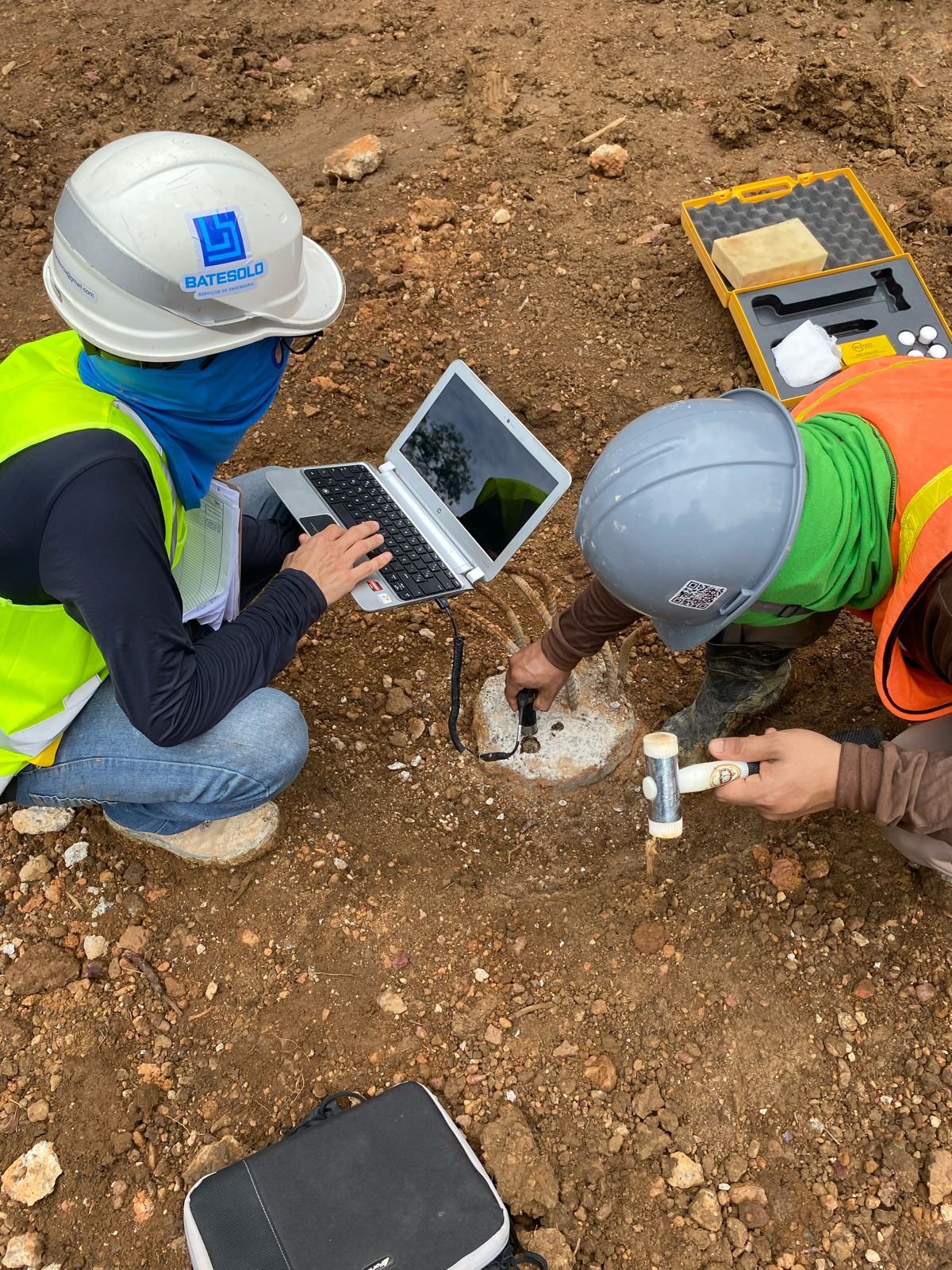

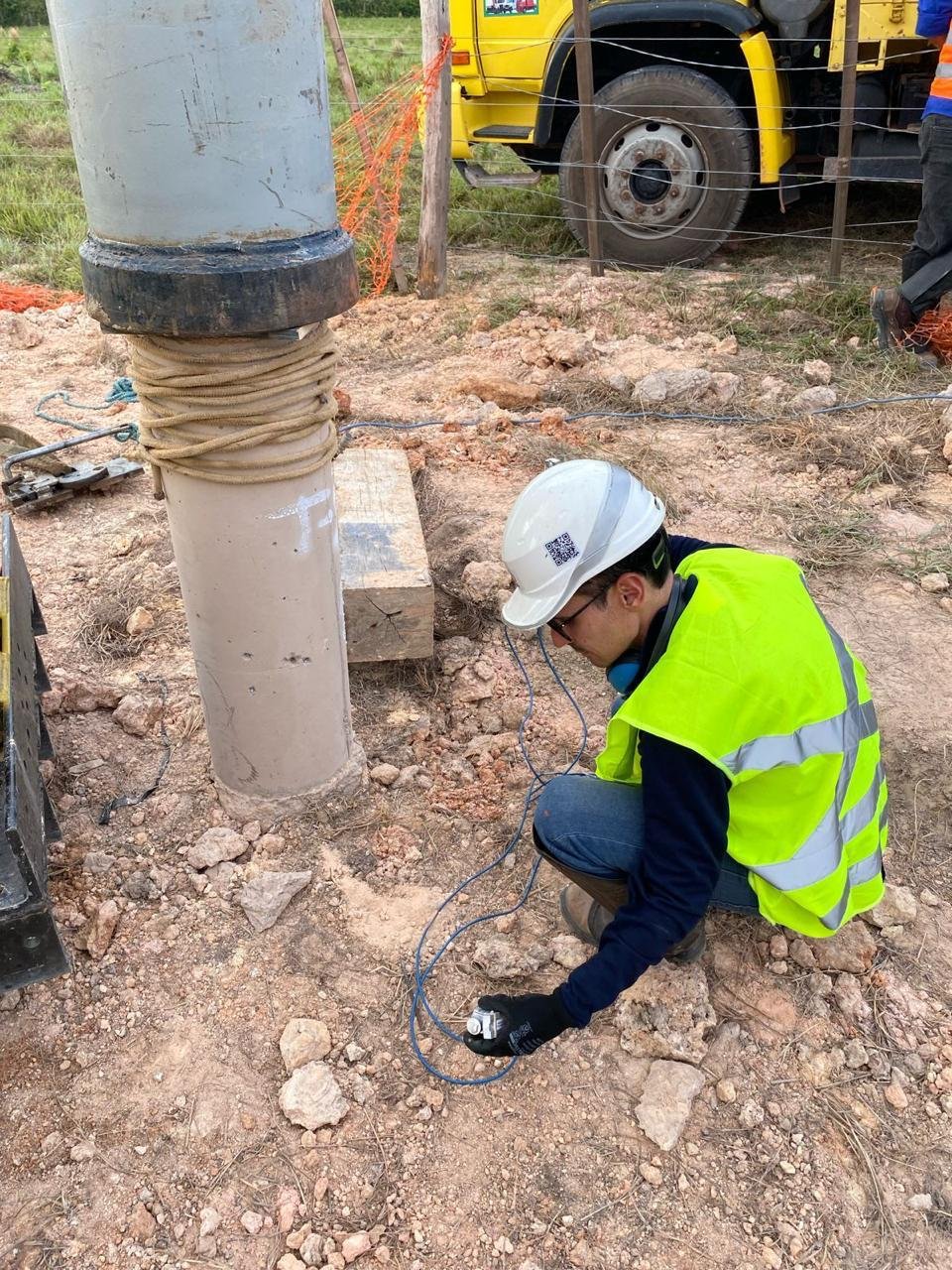

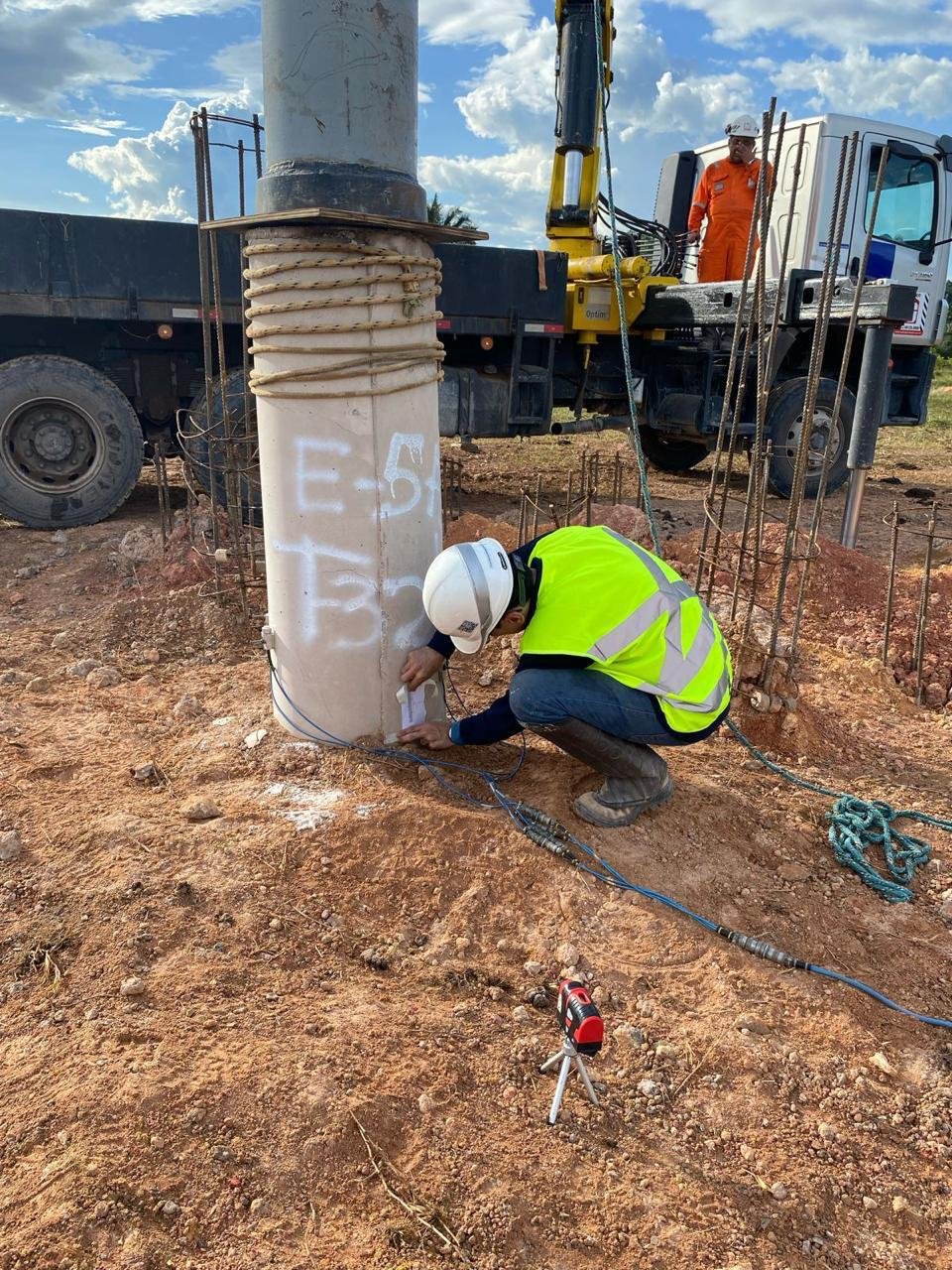

- Prova de carga dinâmica: Empregam impactos ou vibrações para avaliar a capacidade de carga das estacas. São mais rápidas, de custo menor e menos intrusivas, com análise realizada por equipamentos PDA que registram as ondas propagadas no solo.

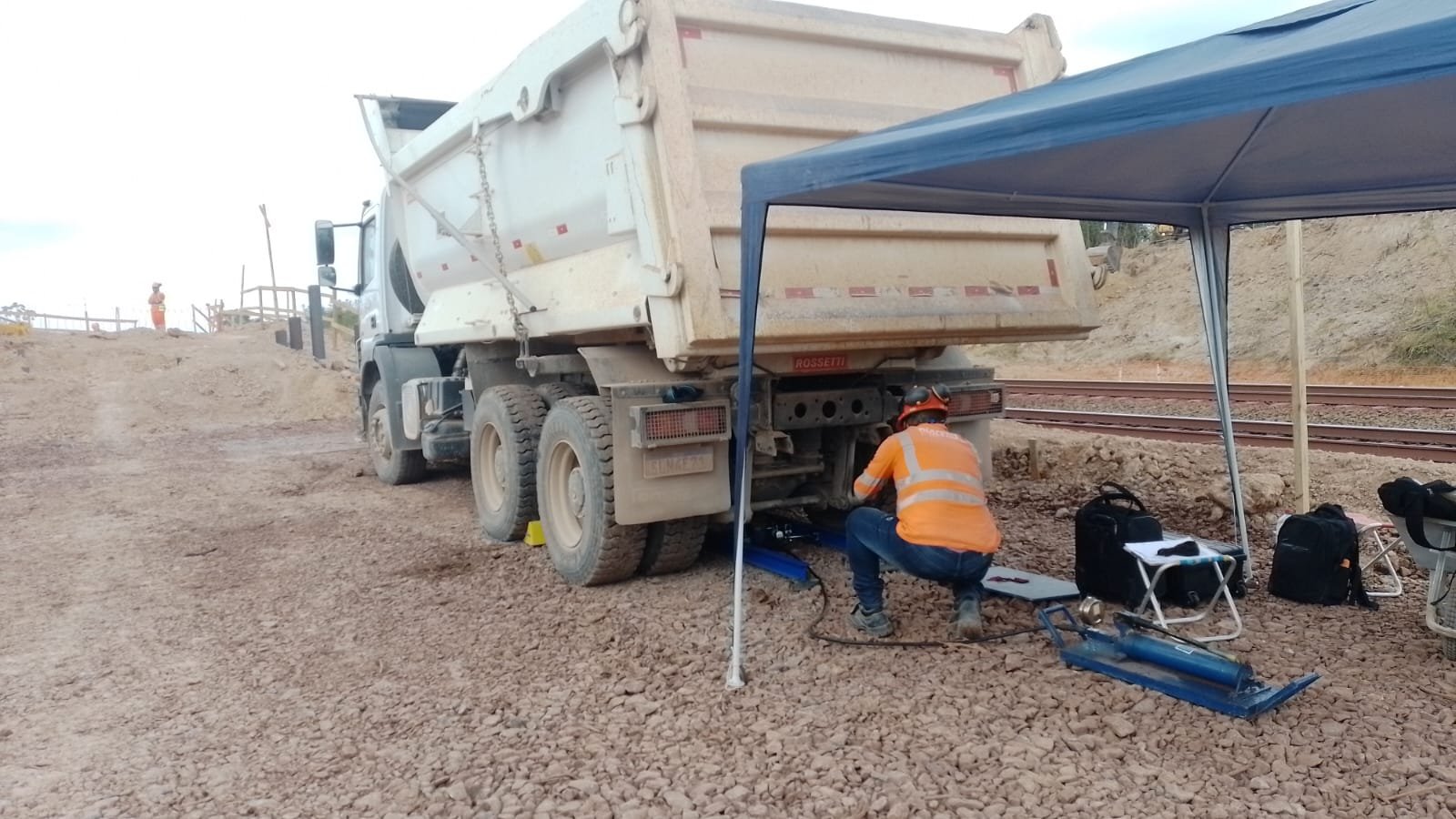

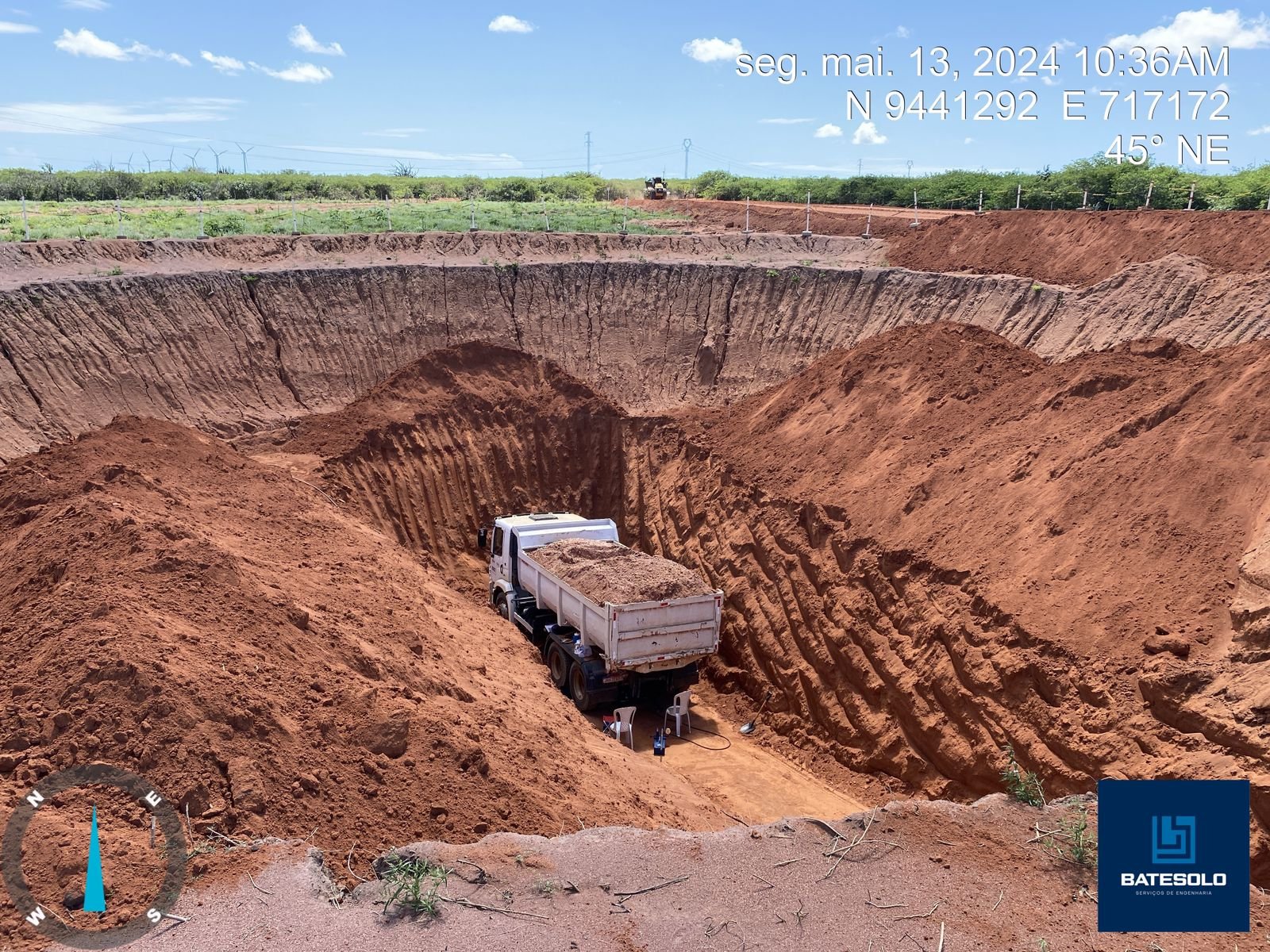

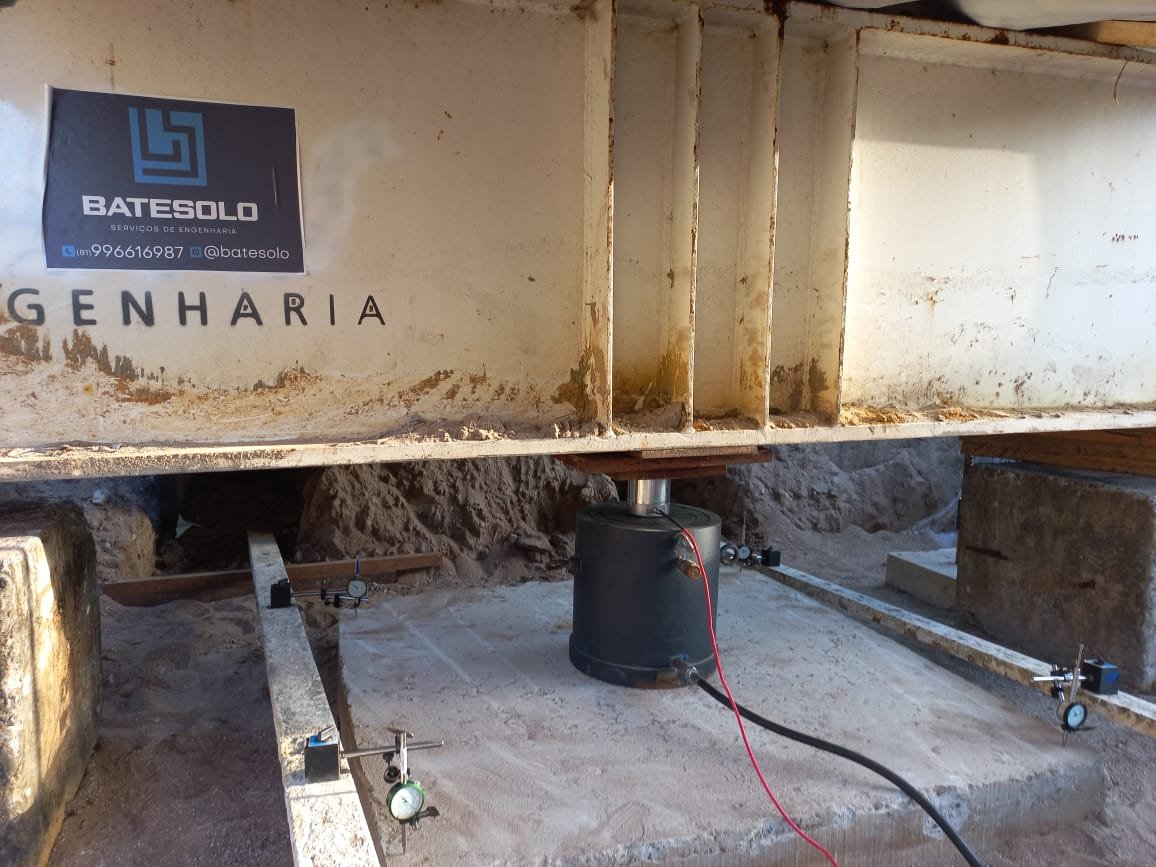

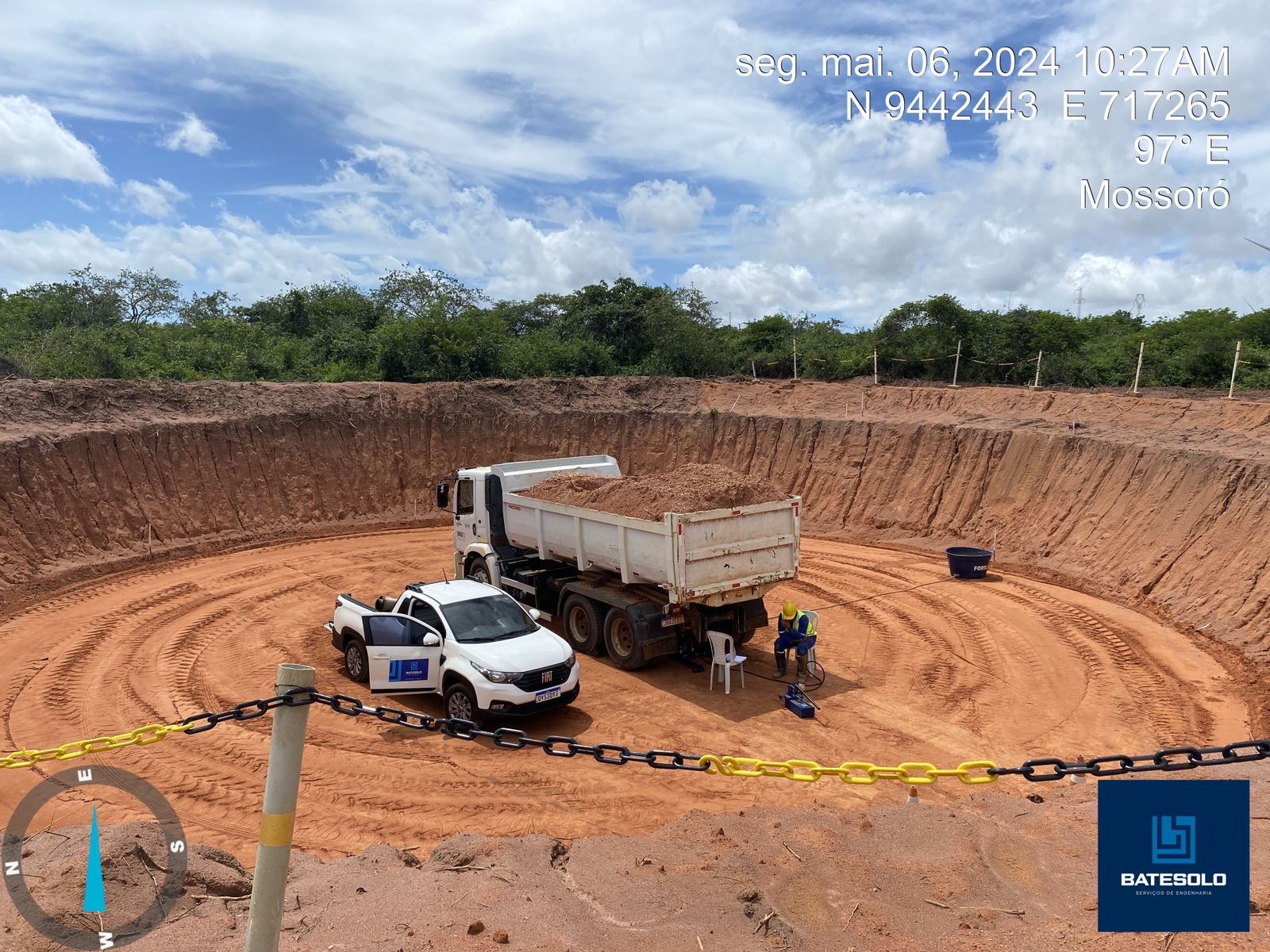

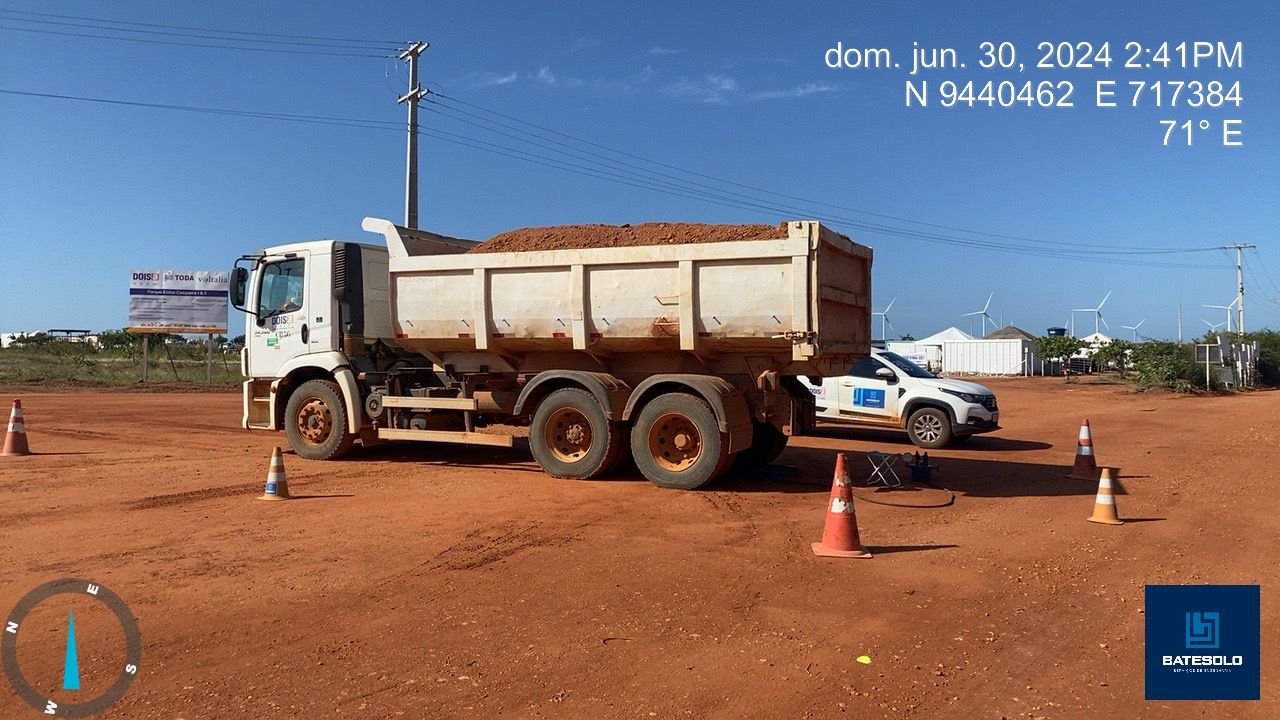

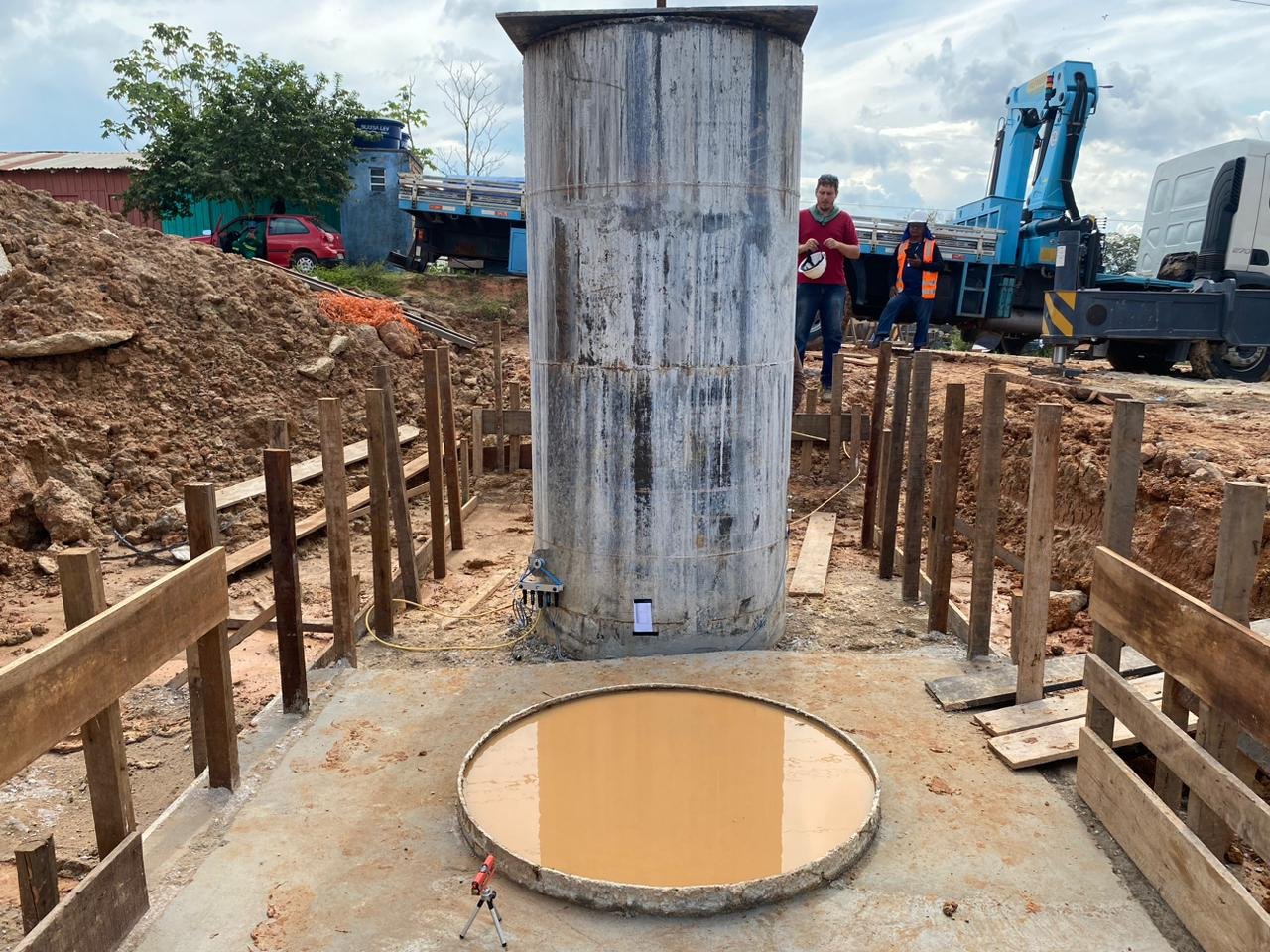

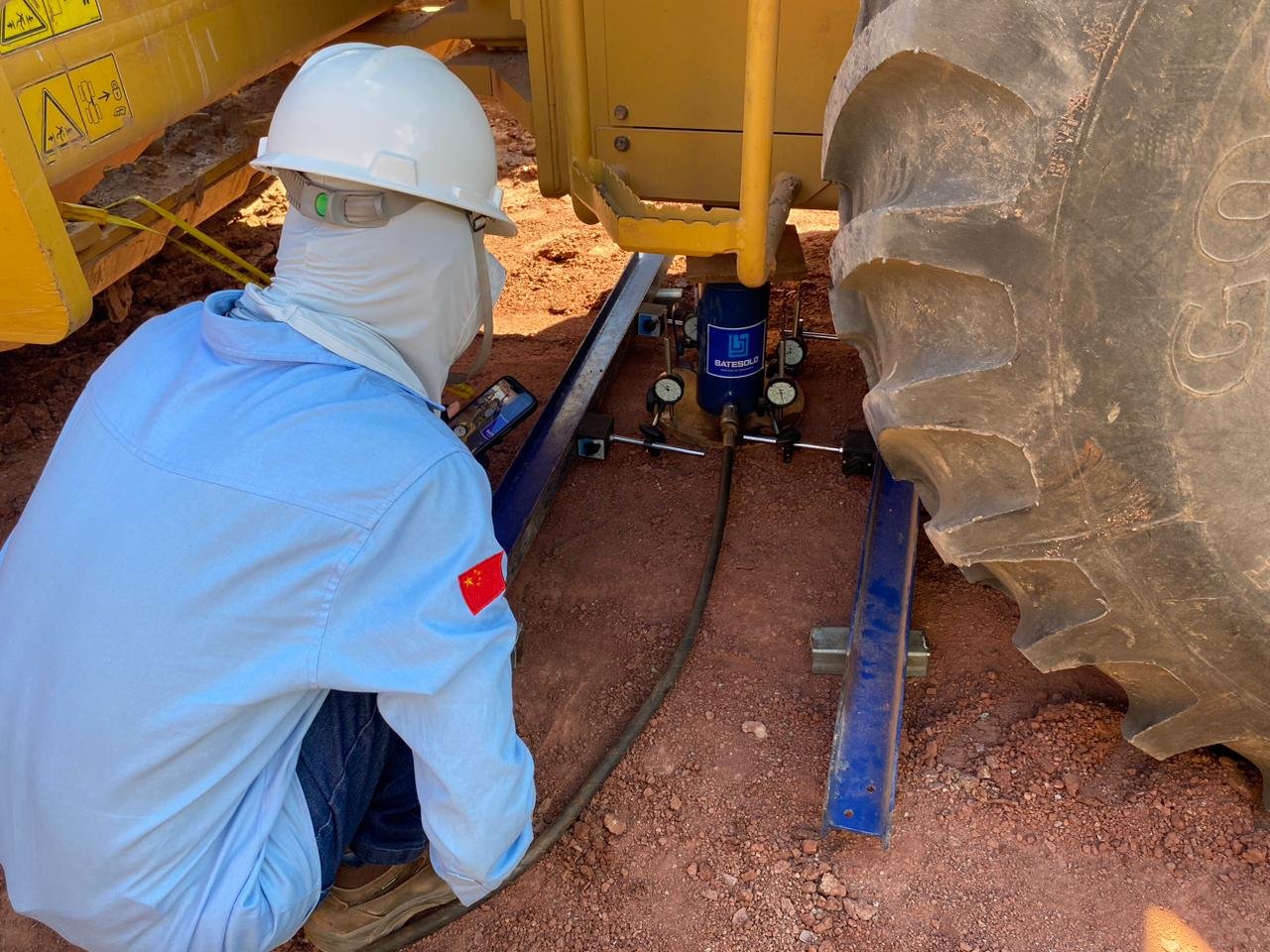

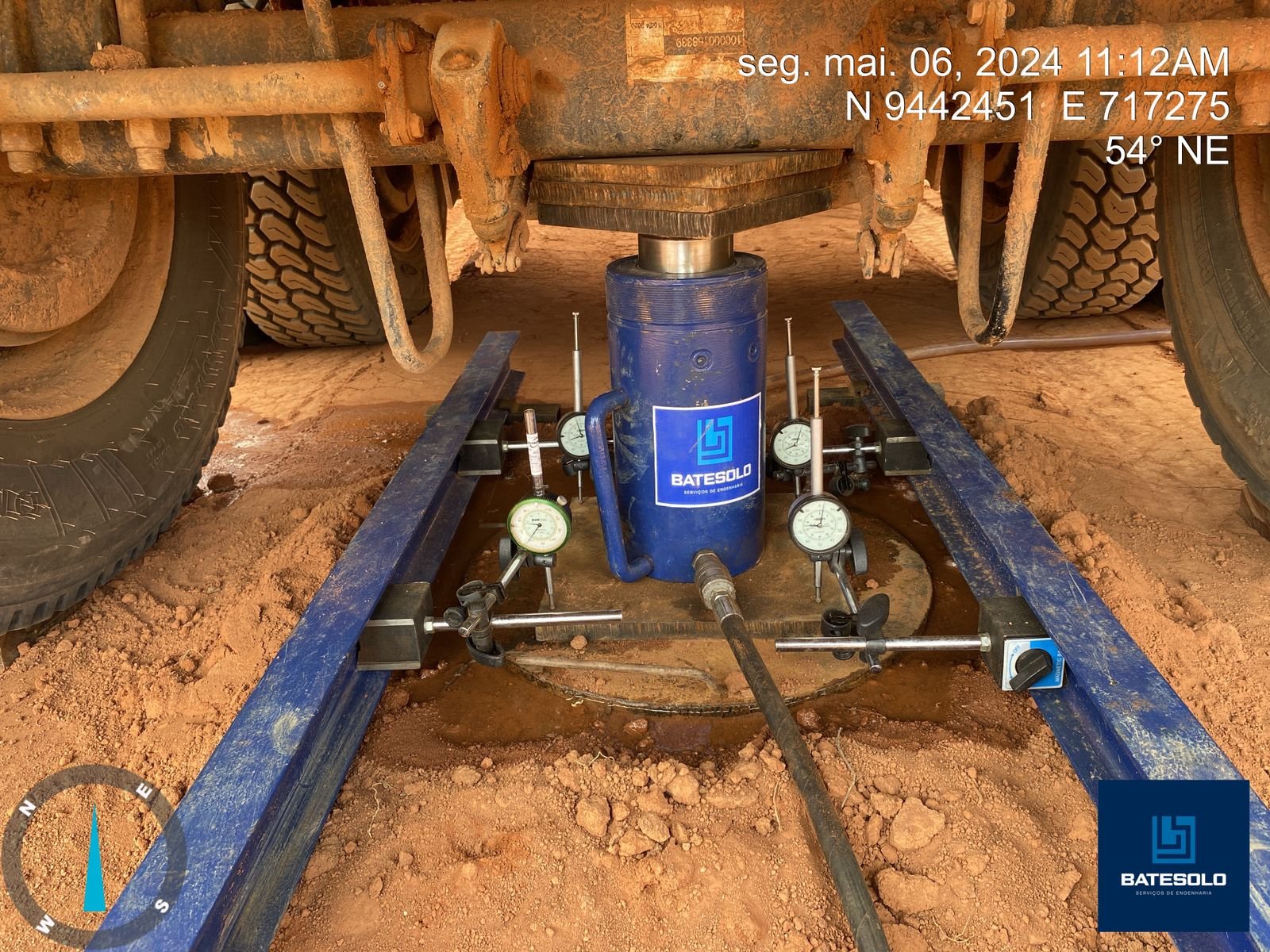

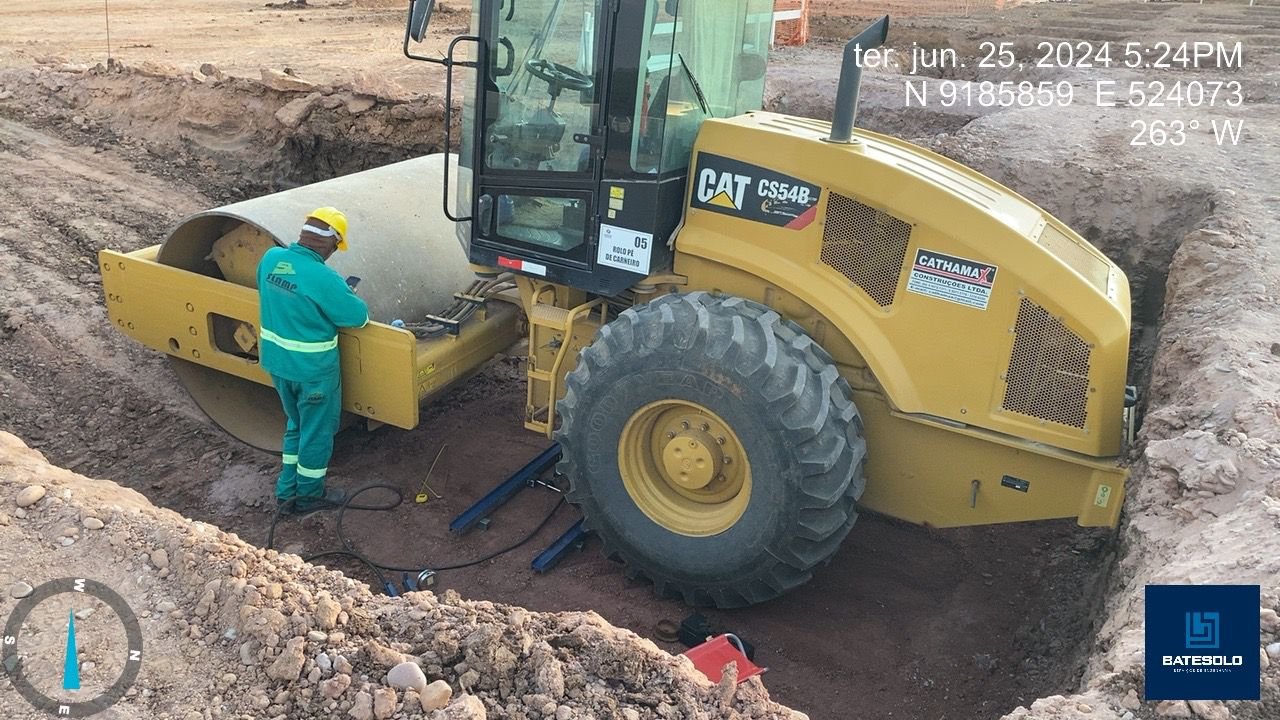

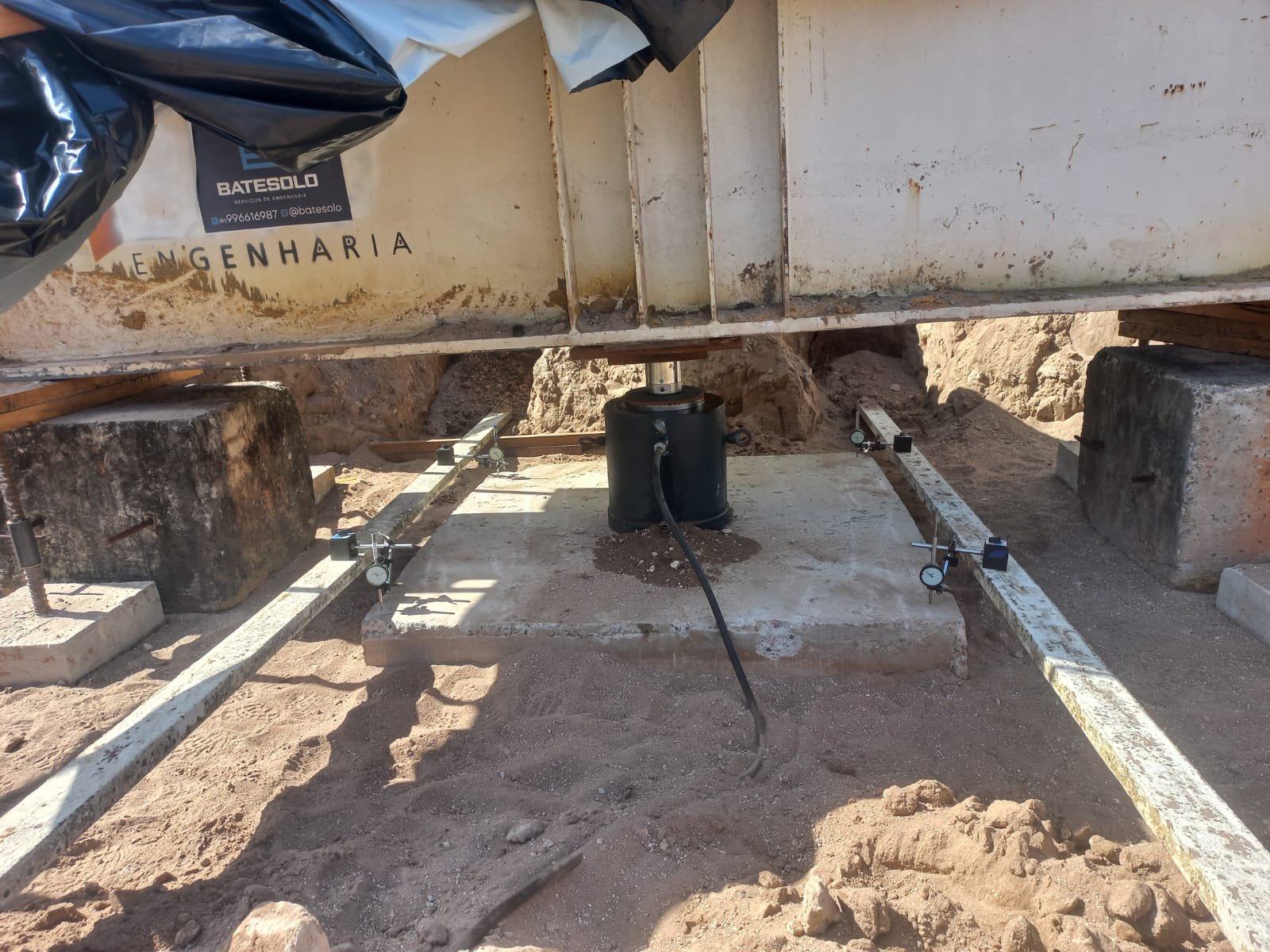

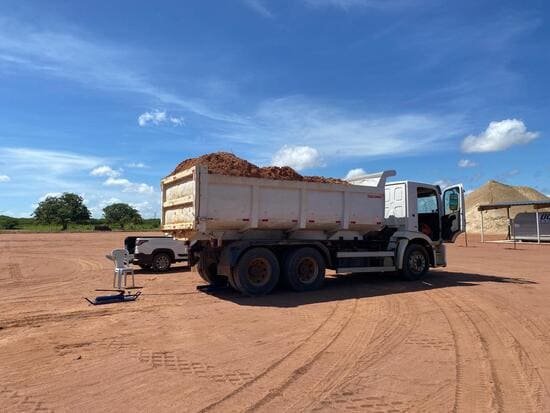

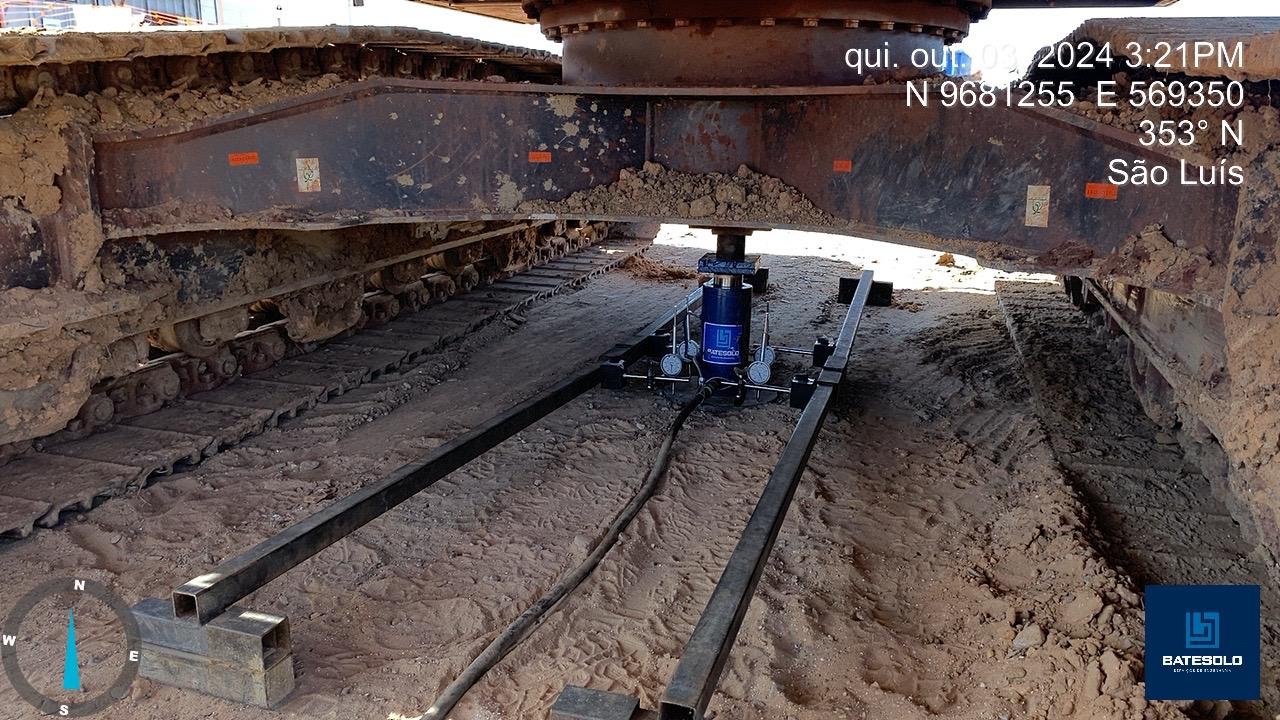

- Os ensaios de placa consistem na aplicação de carga em uma placa de dimensões conhecidas apoiada sobre o terreno, permitindo estimar a capacidade de carga do solo. Além de serem de fácil aplicação, esses ensaios verificam a capacidade de estabilidade e do substrato da fundação.
- A seleção adequada do tipo de prova de carga é essencial para garantir uma avaliação precisa e confiável do desempenho das fundações, contribuindo para a segurança e eficiência das estruturas geotécnicas.
F A L E C O M A G E N T E
ESSA PODE SER SUA DÚVIDA
Existem casos em que obras pequenas não são obrigadas a executar provas de carga, a não ser que existam dúvidas quanto ao desempenho das estacas.
A norma ABNT NBR 6122:2022 (Projeto e execução de fundações), no item 9.2.2.1 apresenta a Tabela 6, que indica a quantidade mínima de provas de carga que uma obra deve realizar, em função da tensão de trabalho, do tipo e da quantidade de estacas que essa possui.
A seguir apresentaremos um resumo com os tipos mais usuais de estaca:
Pré-moldada, aço, hélice contínua, franki, Strauss e escavada sem fluído com diâmetro inferior a 70 cm – Obrigatório a partir de 100 estacas.
Escavadas com ou sem fluído e diâmetro superior a 70 cm, raiz e microestaca -Obrigatório a partir de 75 estacas.
Trado vazado segmentado – Obrigatório a partir de 50 estacas.
Finalmente, para as obras que possuem estacas em número inferior ao indicado acima, ainda é necessário verificar se a tensão de trabalho dos elementos não supera os valores indicados na Coluna A da Tabela 6, caso contrário, os ensaios são obrigatórios.
De acordo com a ABNT NBR 6122:2022 (Projeto e execução de fundações), item 9.2.2.1, a partir dos números indicados na resposta anterior, deve-se realizar as provas de carga em 1% das estacas da obra, considerando o seguinte critério de arredondamento:
a. Calcular 1% do número total de estacas da obra;
b. Arredondar o valor para uma casa decimal;
c. Arredondar novamente o número obtido para o inteiro mais próximo, considerando que o dígito 5 é arredondado para cima.
Sim, a quantidade calculada conforme a resposta anterior se refere apenas às provas de carga estática, realizadas de acordo com a norma ABNT NBR 16903:2020 (Solo – Prova de carga estática em fundação profunda).
Em geral o ensaio de carregamento dinâmico (PDA) gera menos custos para a obra, dessa forma, a composição mais vantajosa para o cliente costuma ser a realização da quantidade mínima necessária de PCEs e o restante dos ensaios do tipo PDA.
Por exemplo, uma obra que possui 300 estacas de aço, tem duas opções para atender à norma:
a. Opção 1 – 3 PCEs; ou
b. Opção 2 – 1 PCE e 10 PDAs.
Geralmente, a opção 2 é a mais econômica.
